산업용 네트워크의 화두로 떠오르는 Ethernet !

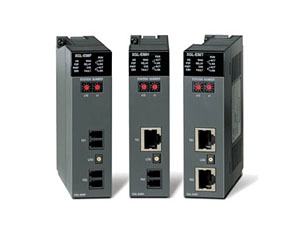

그 중심에 산업용 Ethernet의 표준으로 자리잡을 RAPIEnet(Real-time Automation Protocols for Industrial Ethernet)이 있습니다.



* 특징
- 100Mbps Dual Port Ethernet
100Mbps 전송속도
Dual port 지원 (T.Pair/F.Optic/Hybrid)
고성능 산업용 Switch 내장 (외장Switch 불필요)
Cyclic Communication (broadcast Service)
+ 1block: 200word
+ 송신 64block/ 수신 128block
Event Communication (peer to Peer Service)

- Hardware 기반의 Full duplex switching
Hardware Level의 Dual port full duplex switching (Forwarding/ Receiving)
Real-time/ Non real-time service (Frame 구분)

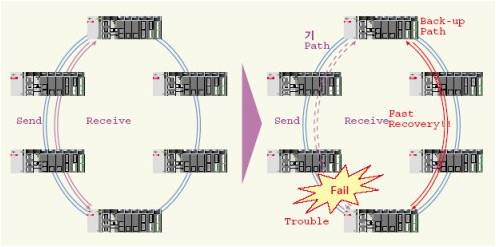

- Redundancy System

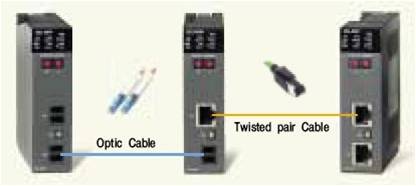

- Hybrid System
Twisted pair, Fiber optic, Hybrid(T.P + F.O) 지원
산업용 규격의 Connector 대응
국번 충돌 알람 기능을 제공합니다.
전기 케이블 사용시 케이블거리 측정 기능을 제공합니다.
오토크로스오버(Auto Cross Over) 기능을 제공합으로 케이블 작업이 편리합니다.

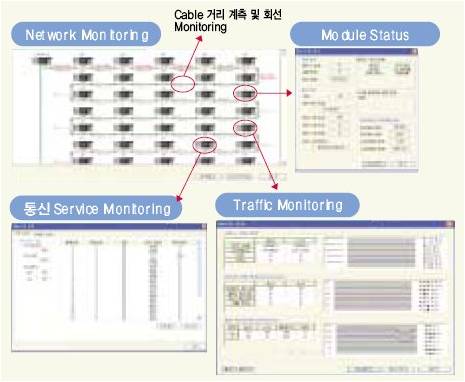

다양한 진단기능 및 모듈, 네트워크 상태 정보를 제공합니다.
(a) CPU 모듈의 상태
(b) 통신 모듈의 상태
(c) 통신 서비스(고속링크, 전용서비스, P2P) 상태
(d) 네트워크 내의 연결된 자사 모듈 정보를 제공하는 오토스캔(Auto Scam) 기능
(e) 통신 모듈로 수신되는 패킷 종류 및 데이터링을 제공(네트워크 부하 예측가능)
(f) 네트워크를 통한 통신 모듈의 진단기능 제공

- IP설정이 필요 없고, 국번 설정만으로 간단히 모듈 설정을 할 수 있습니다.

* 성능규격
항목 규격
100BASE-FX 100BASE-TX
전송규격 전송속도 100Mbps 100Mbps
지원 미디어 광 전기
전송방식 베이스 밴드
Topology Daisy Chain, Ring topology
노드간 최대 연장거리 2km 100m
총 연장거리 128km 6,400m
최대 노드 수 64개
최대 프로토콜 크기 1,516바이트
통신권 엑세스방식 CSMA/CD
프레임 에러 체크방식 CRC32 = X32 + X26 + X23 ..... + X2 + X + 1
최대장착수 PLC용 12대
PC용 1대
장착가능위치 PLC용 기본베이스 ~ 증설 7단 (XGK-CPUH/ XGI-CPUU)
기본베이스 ~ 증설 3단 (XGK-CPUS/ CPUA)
기본베이스 ~ 증설 1단 (XGK-CPUE)
PC용 빈 PCI 슬롯
통신서비스 구분 P2P 고속링크
방식 Client / Server Multicast, Unicast
전체 링크용량 700word x 64블록 12,800word
1국당 링크용량 700word 6,400word
PLC <-> PLC ● ●
PLC <-> PC 개발예정 ●
FailSafe　 회선 이중화 ●
Recovery Time 10ms 이내
이상국 Bypass ●
네트워크진단　 케이블 거리측정 ●
국번 충돌 감지기능 ●
PADT ●
기본규격 외형치수(mm) PLC용 98(H) x 27(W) x 90(D)
PC용 18(H) x 120(W) x 174(D)
소비전류(mA) PLC용 전기: 330, 광: 670, 혼합: 510
PC용 전기: 630, 광: 630)
중량(g) PLC용 전기: 102, 광: 109, 혼함: 105
PC용 전기: 104, 광: 128
