LS산전의 AC 드라이브는 다양한 산업 현장에서 최적의 속도 제어를 가능케 함으로써 자동화
시스템 구현 및 획기적인 에너지 절감 효과를 만드는 Solution 구현이 가능합니다.



H100 H100
HVAC 전용 드라이브

S100 S100
소형 고성능 표준형 인버터

iE5

iE5
작지만 강한 초소형 인버터


iC5 iC5
센서리스 벡터제어 초소형 인버터

iG5A

iG5A
0.4kW부터 22kW까지 용량이 확장된 경제형 Intelligent 인버터


iS7

iS7
강력한 토크특성과 정밀제어를 구현한 차세대 범용인버터


iP5A

iP5A
팬,펌프 전용 인버터


iV5

iV5
고성능/고정밀 벡터 인버터


iH7

iH7
고성능 대용량 드라이브





HVAC 전용 드라이브





* 특징
- 사용자편의 극대화
  • HVAC 전용 통신모듈(BACnet MS/TP, Modbus-RTU, Metasys-N2) 기본 내장,
    LonWorks 통신 옵션 선택 가능
  • HVAC 전용 키패드 탑재
  • Global 규격 대응 (UL, CE, UL Plenum)
    · CE, UL를 비롯하여, 미국 공조기 화재 안전 규격인 UL Plenum 규격을 대응 하고 있습니다.
  • EMC 필터 규격 추가
    · 400V 5.5~30kW 기본 내장(C3)
    · 400V 37~55kW 내장 옵션 선택 가능(C3)
    ※ 75~90kW는 필터 없이도 EMC 규격 만족
    DC Reactor 규격 추가
    · 400V 37~90kW 제품 기본 내장
  • 간단한 냉각팬 교체
    · 인버터의 커버를 열지 않고도 간단하게 팬 교체가 가능합니다.

판넬 외부 설치 (Flange Option)
제품 설치 공간이 협소할 경우 Heat
sink를판넬 외부로 설치가 가능합니다.

규격등급 옵션(Conduit Kit)
UI, open type과 Enclosed type1 규격을
취득 하였습니다.
· Conduit kit(옵션) 장착 시 UI, enclosed type1 만족

스마트카피어
· 인버터의 전원이 투입되지 않은 상태에서 파라미터를 읽고 쓸 수 있습니다.
· 스마트 카피어에 저장된 파라미터 리스트/펌웨어를 인버터의 입출력부와 제어부에 다운로드 할 수 있습니다
스마트카피어의 흐름도


* 효율적인 공간활용
Side-by-side 설계
· 제품간 설치 간격을 최소화하여 다수 대의 인버터 설치 시 제어반 크기를 대폭 감소 시킬 수 있습니다
* 37~90kW 제품의 경우 Side-by-side 설치 불가

더욱 작아진 외형 Size
· 방열해석 및 3차원 설계를 통하여 제품 내부의 주요 부품을 최적 배치함으로써 기존 제품(iP5A) 대비 평균 34% 축소(체적기준) 하였습니다

- HVAC 전용 기능을 통한 안정적인 시스템 제어
Soft Fill 운전   기동 및 정지 기울기 조정(Start Ramp & End Ramp)
펌프 운전 초기, 내부의 급격한 압력 변화에
의한 펌프 손상을 방지합니다. 		  펌프 운전 초기, 내부의 급격한 압력 변화에 의한 펌프
손상을 방지합니다.


밸브 감속시간 설정(Dec Valve Ramp)   Multi Motor Control
펌프 정지 또는 펌프 벨브를 닫을 때 급작스런 압력 변화에 의한 펌프 손상 방지 및 파이프 내 충격 감소를 위해 정지 시, 감속 시간 설정이 가능합니다.   펌프 시스템에서 다수의 모터를 한대의 드라이브로 제어 하는
경우 사용하며, 1대의 Main 모터와 5대의 Aux, Motors 제어가
가능합니다.

스케쥴링 운전(Time Event: Real Time Clock)   유량 보상(Flow Compensation)
RTC(Real Time Clock)를 이용하여 사용하고자 하는 기능을 원하는 시간에 동작 하도록 합니다.
(Fx, Rx, 다단 가감속 시간, 다단 주파수, PID관련 기능, Pre-Heat 등 다양한 기능 설정 가능) 		  파이프 길이가 긴 경우 발생하는 유압 손실을 보상하기 위해
드라이브 출력 주파수에 따라 보상량을 더해줍니다







펌프 클린(Pump Clean)
펌프 운전 시 임펠러에 이물질이 끼면 펌프의 효율이 떨어지는데, 이를 제거하여 펌프 수명을 연장하고손실을 감소시킵니다. 		보조 모터 PID 보상(Aux Motor PID Compensation)

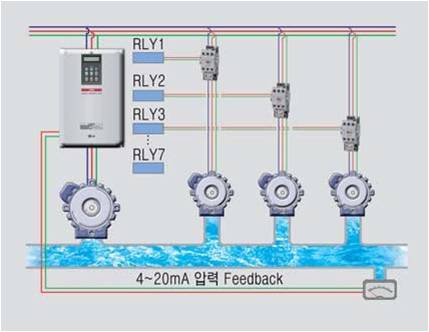

보조 전동기의 수가 많아질 수록 파이프의 유량이 증가하고
압력은 줄어드는데, 보조 전동기 동작 시 해당 전동기에
대응하는 압력 손실을 보상해 줍니다.
부하 튜닝(Load Tuning)
경부하 검출, 펌프 클린 동작에 필요한 부하 특성 곡선을
만들기 위해 운전 주파수에 따른 부하(전류, 파워) 곡선을 만드는 기능입니다. 		Fire Mode
흡기/배기 팬 등에서 화재와 같은 위급한 상황 발생 시 하드웨어 고장 및 심각한 고장이 아닌 경우, 드라이브가 설정된 주파수와 방향으로 연속 운전하게 하여 다른 시스템을 보호하는 역할을 합니다.
에너지 절감량 표시(Payback Counter)
상용 전원 운전 대비 드라이브 사용 시의 에너지 소비량을 비교하여 절감량을 표시합니다. 		Power-on Resume
통신 운전 중, 순시 정전에 의한 드라이브 정지 후재기동 시 이전 운전 지령을 따릅니다.

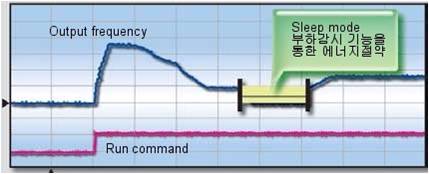

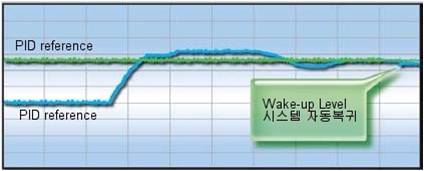

Sleep, Sleep Boost, Wake-Up
전동기의 손실을 최대한 줄이기 위해 PID를 이용하여대기 및 재가동 하는 기능입니다. 		Auto Torque Boost
드라이브 스스로 부하에 맞게 부스트 정도를 조절하여 드라이브 전압을 출력합니다.
루브리케이션(Lubrication Control)
유압 및 오일링 시스템에서 운전 지령이 들어오면 일정시간 동안 Lubrication 신호를 출력 후 전동기를가동시키는 기능으로 신호 출력 시점부터 설정 시간이후 신호 Off 시 바로 드라이브 운전을 시작합니다.		 댐퍼 운전(Damper Control)
시스템 구성에 Damper가 존재할 시 드라이브가 Damper 개폐 지령 출력을 주거나 피드백 신호를 입력 받아 보호할 수 있게 하는 기능입니다.
레벨 검출(Level Detection)
드라이브가 설정 주파수 이상으로 운전하고 있고 검출하고자 하는 소스(전압, 전류 등)의 값이 사용자 설정 값 이상 또는 이하일 경우, 트립을 발생시키거나릴레이 출력으로 내보내 보호동작을 실행합니다. 		파이프 파손 검출(Pipe Broken)
PID 운전 시, 파이프의 파손 또는 누수를 검출하여 경고, 트립을 표시합니다.
Under Load Protection
No Flow, Dry Pump 등 펌프 운전 시 설정 부하 아래로 운전하는 경우, 감시 및 경고 기능이 동작하며,트립 발생 시 Free-Run, 감속, 정지 등 선택 가능합니다.
 전동기 예열(Pre-Heat)
전동기의 응결 방지를 위해 전동기가 정시 상태일 때 직류 전류를 출력하여 전동기를 예열시킵니다.
에너지 버퍼링 운전
(KEB, Kinetic Energy Buffering)
입력 전원 정전 발생 시, 에너지 버퍼링 운전을 설정하면 정전 시간 동안 전동기의 회생 에너지를 이용하여 DC 링크 전압을 유지합니다.
매크로 설정
특정 어플리케이션을 선택 시 주로 사용하는 피라미터 항목 및 설정 값이 변경되며, 매크로 그룹에 등록됩니다.

* 규격
- 3상 200V(5.5~18.5kW)
모델 LSLVㅁㅁㅁㅁH100-2ㅁㅁㅁㅁ 0055 0075 0110 0150 0185
적용 모터 HP 7.5 10 15 20 25
kW 5.5 7.5 11 15 18.5
정격 출력 정격 용량(kVA) 8.4 11.4 16.0 21.3 26.3
정격 전류 22 30 42 56 69
출력 주파수 0~400Hz
출력 전압(V) 3상 200~240V
정격 입력 사용 전압(V) 3상 200~240VAC(-15%~+10%)
입력 주파수 50~60Hz(±5%)
정격 전류(A) 23.7 32.7 46.4 62.3 77.2
중량(Kg) 3.3 3.3 3.3 4.6 7.1

- 3상 400V(5.5~22kW)
모델 LSLVㅁㅁㅁㅁH100-4ㅁㅁㅁㅁ 0055 0075 0110 0150 0185 0220
적용 모터 HP 7.5 10 15 20 25 30
kW 5.5 7.5 11 15 18.5 22
정격 출력 정격 용량(kVA) 9.1 12.2 18.3 23.0 29.0 34.3
정격 전류 12 16 24 30 38 45
출력 주파수 0~400Hz
출력 전압(V) 3상 380~480V
정격 입력 사용 전압(V) 3상 380~480VAC(-15%~+10%)
입력 주파수 50~60Hz(±5%)
정격 전류(A) 12.2 17.5 26.5 33.4 42.5 50.7
중량(Kg) 3.3 3.3 3.4 4.6 4.8 7.5

- 3상 400V(30.0~90.0kW)
모델 LSLVㅁㅁㅁㅁH100-4ㅁㅁㅁㅁ 0300 0370 0450 0550 0750 0900
적용 모터 HP 40 50 60 75 100 120
kW 30 37 45 55 75 90
정격 출력 정격 용량(kVA) 46.5 57.1 69.4 82.0 108.2 128.8
정격 전류 61 75 91 107 142 169
출력 주파수 0~400Hz
출력 전압(V) 3상 380~480V
정격 입력 사용 전압(V) 3상 380~480VAC(-15%~+10%)
입력 주파수 50~60Hz(±5%)
정격 전류(A) 69.1 69.3 84.6 100.1 133.6 160.0
중량(Kg) 7.5 26 35 35 43 43

S100
소형 고성능 Standard Drive




* 특징
- 더욱 강력해진 기능 및 성능
  • 센서리스 제어 성능 향상
    고시동 도크 200%/0.5Hz를 실현하여 기존제품 대비 저속 영역에서의 토크 성능을 한층 개선 하였으며, 전동기 파라미터를 찾을 수 있는 오토튜닝(회전형/정지형) 기능을 탑재하고 있습니다.
  • Flying Start 기능
    한층 향상된 속도 추종 알고리즘에 의해 Power-loss Ride-through 성능을 향상 시켰습니다. 본 알고리즘 이용하여 정전 또는 부하 운전 시 프리런 상태에서 센서 없이도 빠른 응답성으로 갑작스런 전류 상승을 억제하면서 원활하게 재가동 할 수 있습니다.
  • Dual Rating 운전
    중부하 및 경부하 운전을 동시에 만족할 수 있도록 제품 내량을 확보하였습니다.
    • 중부하 운전: 정격전류의 150% 60초 • 경부하 운전 : 정격 전류의 120% 60초
  • 정지형/회전형 오토튜닝 탑재
    센서리스 제어를 위한 전동기 오토튜닝을 두 가지 모드로 선택하여 진행 할 수 있습니다. 전동기가 부하와 구속된 상태에서 회전형으로 오토튜닝이 불가능할 경우, 정지형 오토튜닝을 통해서 전동기 파라미터를 추종할 수 있습니다.

- 공간 효율성 확대
Side-by-side 설치
제품간 설치 간격을 최소화하여 다수 대의 드라이브를 설치할 때 제어반의 크기를 대폭 줄일 수 있습니다.(제어 판넬의 효율성 증대)
Size 경쟁력 강화
최신 방열 해석 및 3차원 설계를 통하여 제품 내부의 주요 부품을 최적 배치함으로써 당사 기존 제품(iG5A)대비 최대 약 60% 축소(체적기준) 하였습니다. (400V-11kW 기준)

- 글로벌 시장 요구 대응
  • DC Reactor 내장
    전원 역률 개선 및 THD 저감에 효과적인 DC Reactor가 기본 내장 되었습니다. (3상 400V 30~75kW)
  • EMC Filter 내장
    노이즈 저감 규제에 대응하기 위해 제품 내부에 EMC 필터를 내장하여 전자파 노이즈를 저감할 수 있도록 설계하였습니다.
    • 관련규격: 2nd Environment / Category C3. (Class A) – CE 규격 취득
    • 1-phase 200V 0.4~2.2kW (C2) / 3-phase 400V 0.4~75kW (C3)
  • 다양한 국제 규격 만족
- 이중화 Safety 설계
안전 규격 대응
이중화 입력 회로를 사용 및 Safe Torgue Off 기능을 내장하고 있습니다.

* 규격
- 1-Phase 200V급[0.4~2.2kw]
LSLV S100-1 0004 0008 0015 0022
적용전동기 중부하 HP 0.5 1.0 2.0 3.0
kW 0.4 0.75 1.5 2.2
경부하 HP 1.0 2.0 3.0 5.0
kW 0.75 1.5 2.2 3.7
출력정격 정격용량[kVA] 중부하 1.0 1.9 3.0 4.2
경부하 1.2 2.3 3.8 4.6
정격전류[A] 중부하 2.5 5.0 8.0 11.0
경부하 3.1 6.0 10.0 12.0
출력주파수 [Hz] 0~400Hz(M Sensorless : 0~120[Hz])
출력전압 [V] 3-phase 200~240V
입력정격 사용전압[V] 1-phase 200~240VAC(-15% ~ +10%)
입력주파수[Hz] 50~60Hz(±5%)
정격전류[A] 중부하 4.4 9.3 15.6 21.7
경부하 5.8 11.7 19.7 24.0
드라이브 중량[kg] 0.9 1.3 1.5 2.0

- 3-Phase 200V급(0.4~15kW)
LSLV S100-2 0004 0008 0015 0022 0037 0040 0055 0075 0110 0150
적용전동기 중부하 HP 0.5 1.0 2.0 3.0 5.0 5.4 7.5 10.0 15.0 20.0
kW 0.4 0.75 1.5 2.2 3.7 4.0 5.5 7.5 11.0 15.0
경부하 HP 1.0 2.0 3.0 5.0 5.4 7.5 10.0 15.0 20.0 25.0
kW 0.75 1.5 2.2 3.7 4.0 5.5 7.5 11.0 15.0 18.5
출력정격 정격용량[KVA] 중부하 1.0 1.9 3.0 4.2 6.1 6.5 9.1 12.2 17.5 22.9
경부하 1.2 2.3 3.8 4.6 6.9 6.9 11.4 15.2 21.3 26.3
정격전류[A] 중부하 2.5 5.0 8.0 11.0 15.0 17.0 24.0 32.0 46.0 60.0
경부하 3.1 6.0 10.0 12.0 18.0 18.0 30.0 40.0 56.0 69.0
출력주파수 [Hz] 0~400Hz (M Sensorless : 0~120[Hz])
출력전압 [V] 3-phase 200~240V
입력정격 사용전압[V] 3-phase 200~240VAC (-15% ~ +10%)
입력주파수[Hz] 50~60Hz[±5%]
정격전류[A] 중부하 2.2 4.9 8.4 11.8 17.5 18.5 25.8 34.9 50.8 66.7
경부하 3.0 6.3 10.8 13.1 19.4 19.4 32.7 44.2 62.3 77.2
드라이브 중량[kg] 0.9 0.9 1.3 1.5 2.0 2.0 3.3 3.3 4.6 7.1

- 3-Phase 400V급(0.4~22kW)
LSLV S100-4 0004 0008 0015 0022 0037 0040 0055 0075 0110 0150 0185 0220
적용전동기 중부하 HP 0.5 1.0 2.0 3.0 5.0 5.4 7.5 10.0 15.0 20.0 25.0 30.0
kW 0.4 0.75 1.5 2.2 3.7 4.0 5.5 7.5 11.0 15.0 18.5 22.0
경부하 HP 1.0 2.0 3.0 5.0 5.4 7.5 10.0 15.0 20.0 25.0 30.0 40.0
kW 0.75 1.5 2.2 3.7 4.0 5.5 7.5 11.0 15.0 18.5 22.0 30.0
출력정격 정격용량[KVA] 중부하 1.0 1.9 3.0 4.2 6.1 6.5 9.1 12.2 18.3 22.9 29.7 34.3
경부하 1.5 2.4 3.9 5.3 7.6 7.6 12.2 17.5 22.9 29.0 33.5 44.2
정격전류[A] 중부하 1.3 2.5 4.0 5.5 8.0 9.0 12.0 16.0 24.0 30.0 39.0 45.0
경부하 2.0 3.1 5.1 6.9 10.0 10.0 16.0 23.0 30.0 38.0 44.0 58.0
출력주파수 [Hz] 0~400Hz (M Sensorless : 0~120[Hz])
출력전압 [V] 3-phase 380~480V
입력정격 사용전압[V] 3-phase 380~480VAC (-15% ~ +10%)
입력주파수[Hz] 50~60Hz[±5%]
정격전류[A] 중부하 1.1 2.4 4.2 5.9 8.7 9.8 12.9 17.5 26.5 33.4 43.6 50.7
경부하 2.0 3.3 5.5 7.5 10.8 10.8 17.5 25.4 33.4 42.5 49.5 65.7
드라이브 중량[kg] 0.9 0.9 1.3 1.5 2.0 2.0 3.3 3.4 4.6 4.8 7.5 7.5

- 3-Phase 400V급(30~75kW)
LSLV S100-4 0300 0370 0450 0550 0750
적용전동기 중부하 HP 40.0 50.0 60.0 75.0 100.0
kW 30.0 37.0 45.0 55.0 75.0
경부하 HP 50.0 60.0 75.0 100.0 120.0
kW 37.0 45.0 55.0 75.0 90.0
출력정격 정격용량[KVA] 중부하 46.5 57.2 69.4 83.8 115.8
경부하 57.2 69.4 81.5 108.2 128.8
정격전류[A] 중부하 61.0 75.0 91.0 110.0 152.0
경부하 75.0 91.0 107.0 142.0 189.0
출력주파수 [Hz] 0~400Hz (M Sensorless : 0~120[Hz])
출력전압 [V] 3-phase 380~480V
입력정격 사용전압[V] 1-phase 380~480VAC (-15% ~ +10%)
입력주파수[Hz] 50~60Hz[±5%]
정격전류[A] 중부하 56.0 69.0 85.0 103.0 143.0
경부하 69.0 85.0 100.0 134.0 160.0
드라이브 중량[kg] 25.8 34.4 34.4 41.8 43.8

1) 적용 전동기는 4극 표준 모터를 사용하는 경우의 최대 적용 용량을 표시한 것입니다.
....(200V급은 220V, 400V급은 440V를 기준으로 함.)
2) 정격 용량은 200V급 입력 용량은 220V, 400V입력 용량은 440V를 기준으로 한 것입니다.
3) 캐리어 주파수 (CN-04) 설정에 따라 출력 정격 전류 제한이 있습니다.
4) 제어모드(DR, 09 Control Mocb)를 4번 M Sensorless로 산정하면 120Hz까지 설정할 수 있습니다.
5) 최대 출력 전압은 전원 전압 이상으로 출력되지 않습니다. 출력 전압은 전원 전압 이하에서 임의로 설정할 수 있습니다




iE5
작지만 강한 초소형 인버터

LS산전의 iE5 인버터는 소용량 모터제어의 최적 솔루션을 제공하는초소형 인버터 입니다.
손쉬운 조작과 합리적인 가격, 사이즈는 작지만 강력한 성능을 제공합니다.




* 특징
  • 대폭 작아진 초소형 사이즈
    기존제품 대비 최대 15%(취부면적 기준) 축소된 초소형 사이즈를 실현하였습니다.
  • 간편해진 조작 및 운전방법
    총 6개의 Key와 볼륨 저항 방식을 채택하여 조작을 간단하고 편리하게 할 수 있으며,
    총 파라미터를 100개 이내로 하여 운전의 편리성을 높였습니다.

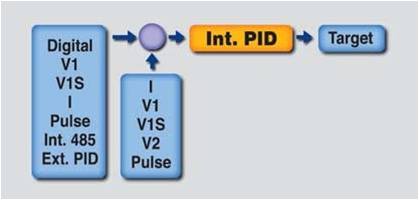

  • PID제어
    Plant 또는 Process(상태유량, 온도, 압력 등)를 제어하기 위한 인버터의 속도제어 기능으로,
    설정값과 센서에서 측정된 검출 신호값을 비교하여 비례, 적분 동작을 통해 제어 합니다.
  • PNP, NPN 듀얼 컨트롤 Signal
    iE5는 PNP, NPN의 두가지 소신호 전원을 제공합니다. 외부 컨트롤러의 Signal 종류에 관계없이 +24V를
    사용할 수 있어 입출력 신호방식 선택의 폭이 넓어졌습니다.
  • Modbus 통신 인터페이스 (옵션)
    Modbus-RTU 통신기능(옵션) 사용으로 PLC 및 기타 Controller에 의한 원격제어가 가능합니다.

* 규격
- 입력 및 출력 정격
SV □ □ □ iE5 - □ 001-1 002-1 004-1 001-2 002-2 004-2
적용모터 [HP] 1/8 1/4 1/2 1/8 1/4 1/2
[kW] 0.1 0.2 0.4 0.1 0.2 0.4
출력정격 정격용량[kVA] 0.3 0.6 0.95 0.3 0.6 1.14
정격전류[A] 0.8 1.4 2.5 0.8 1.6 3.0
출력주파수[Hz] 0 ~ 200 [Hz]
출력전압(V) 3상 200 ~ 230V
입력정격 사용전압[V] 1상200~230VAC(±10%) 3상200~230VAC(±10%)
입력주파수[Hz] 50 ~ 60 [Hz] (± 5%)
정격전류[A] 2 3.5 5.5 1.2 2 3.5

제어방식 V/F 제어
주파수 설정 분해능 디지털 지령: 0.01Hz
아날로그 지령: 0.06Hz (최대 주파수: 60Hz)
주파수 정도 디지털 지령운전: 최대 출력주파수의 0.01%]
아날로그 지령운전: 최대 출력주파수의 0.1%
V/F 패턴 리니어, 2승 저감, 사용자 V/F
과부하 내량 150% 1분
토크 부스트 수동 토크 부스트, 자동 토크 부스트

주1) 적용모터는 4극 OTIS표준모터를 사용하는 경우의 최대적용 용량을 표시한 것입니다.
주2) 정격용량은 200V를 기준으로 한 것입니다.
주3) 최대 출력전압은 전원전압 이상으로 올라가지 않습니다.출력전압은 전원전압 이하에서 임으로 설정할 수 있습니다.

* 규격
- 보호기능
트립 과전압, 저전압, 과전류, 지락 전류 검출, 인버터 과부하,과부하 트립, 인버터 과열, 컨덴서 과부하, 출력 결상,과부하 보호, 주파수 지령 상실, 하드웨어 이상
경보 스톨 방지
순시정전 15ms이하: 운전 계속 (정격 입력전압, 정격 출력 이내 일것) 15ms이상: 자동 재시동 운전 가능

- 운전
운전방식 로더 / 단자대 / 통신운전(옵션) 중 선택
주파수 설정 아날로그방식 : 0~10[V], 0~20[mA], 로더 볼륨디지털 방식 : 로더
운전기능 PI제어, 업-다운 운전, 3-와이어 운전
입력 다기능단자
(5점)P1, P2,
P3P4, P5		 기능: 정방향 운전, 역방향 운전, 비상정지, 고장시 해제, 조그운전, 다단속 주파수-상,하,정지 중 직류제동, 주파수 증가, 주파수 감소, 3 와이어 운전, 외부트립 A,B, PI 운전중 일반 운전으로 변경, 아날로그 지령 주파수 고정, 가감속 중지 중 선택, Up/Down 저장 주파수 지우기
다기능릴레이 단자 고장출력 및 인버터운전상태 출력 (N.O., N.C.) AC250V 0.3A 이하,DC30V 1A 이하
아날로그 출력 0~10 Vdc (10mA이하) : 주파수, 전류, 전압, 직류전압 중 선택 가능

- 구조 및 사용환경
냉각방식 자연 냉각
보호구조 개방형 (IP 20)
주위온도 -10℃ ~ 40℃
보존온도 -20℃ ~ 65℃
주위습도 상대습도 90% RH 이하 (이슬맺힘 현상 없을 것)
고도, 진동 1,000m이하, 5.9m/sec2(0.6G) 이하
주위환경 실내에 부식성 가스, 인화성 가스, 오일 미스트, 먼지 등이 없을것

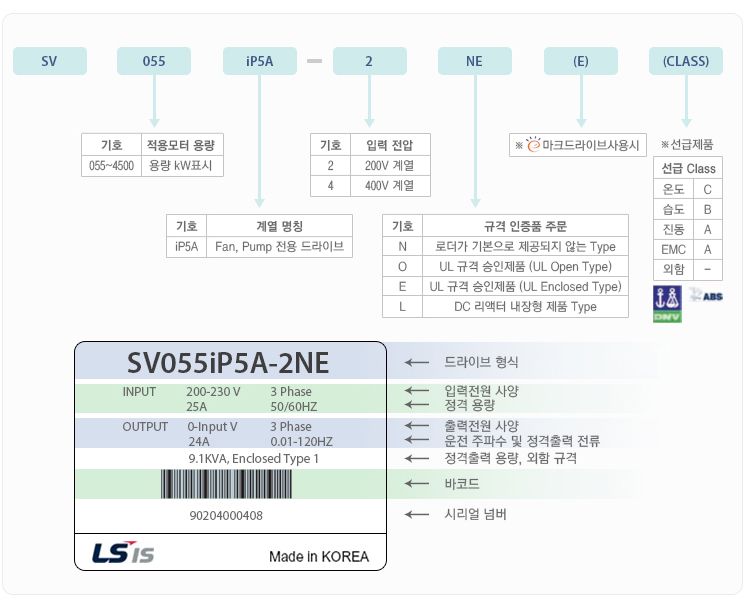

* 형명

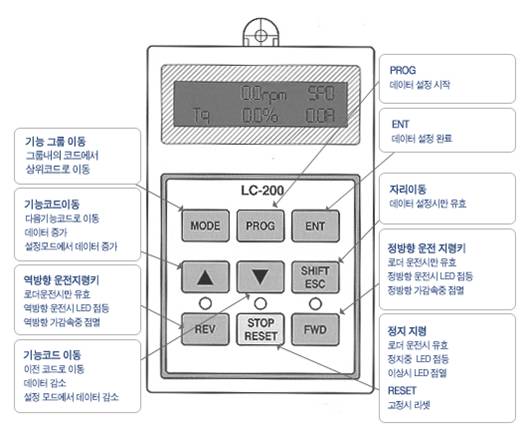

* 로더 사용법

구분 표시 기능 명칭 기능 설명
LED FWD 정방향 표시 정방향 운전 중일 때 점등합니다.
REV 역방향 표시 역방향 운전 중일 때 점등합니다.
SET 설정중 표시 파라미터 설정중에 점등합니다.
RUN 운전중 표시 가·감속중인 경우 점멸하여 정속인 경우 점등합니다.
KEY ▲ 업키 코드를 이동하거나 파라미터 설정값을 증가시킬 때 사용합니다.
▼ 다운키 코드를 이동하거나 파라미터 설정값을 증가시킬 때 사용합니다.
RUN 운전키 인버터를 운전시킬때 사용합니다.
STOP 정지 / 리셋키 운전중인 겨우 정지 지령키입니다. 고장시 고장해제 키입니다.
FUNC 기능키 파라미터의 설정값을 변경/저장할 때 사용합니다.
SHFT 시프트키 그룹간의 이동이나 파라미터 설정시, 자리 수를 좌측으로 이동시 사용합니다.
볼륨저항 운전 주파수를 변경하고자 할 때 사용합니다.
NPN / PNP 선택스위치 NPN, PNP 모드로 전환 할 때 사용합니다.
전류 / 전압 선택스위치 전류 / 전압 선택스위치

iC5
센서리스 벡터제어 초소형 인버터

- 센서리스 벡터제어
- Auto Tuning 기능
- 고성능 칩 사용
- PNP, NPN 듀얼 컨트롤 Signal
- Modbus통신 인터페이스
- PID제어




* 특징
  • 센서리스 벡터제어
    기존 범용 인버터의 문제점이었던 저속에서의 토크특성 저하 및 부하변동에 따른 모터속도 변동 등을
    개선하는 센서리스 제어 방식을 구현하였습니다.
  • Auto Tuning 기능
    저속에서 높은 토크 특성을 요구하는 분야에서 최적의 운전을 위한 수동설정이 어려웠던 점을 Auto Tuning 기능 채용으로 해결함으로써 운전과 사용의 편의성을 향상시켰습니다.
  • 고성능 칩 사용
    고성능 디지털 신호 처리 칩을 사용하여 연산실행 속도, 유연성, 안정성, 내노이즈 등의 기능을
    향상 시켰습니다.
  • PNP, NPN 듀얼 컨트롤 Signal
    iC5는 PNP, NPN의 두가지 소신호전원을 제공합니다.
    외부 컨트롤러의 Signal종류에 관계없이 +24V를 사용할 수 있어 제어성 및 안전성이 뛰어납니다.
  • Modbus통신 인터페이스
    Modbus-RTU 통신기능이 내장되어 있어 PLC 및 기타 Controller에 의한 원격제어가 가능합니다.
  • PID제어
    PLANT 또는 Process의 상태(유량, 온도, 압력 등)를 제어하기 위한 인버터의 속도제어 기능으로, 설정값과 센서에서
    측정된 검출 신호값을 비교하여 비례, 적분, 미분 동작을 통하여 제어합니다

* 규격
형 명 SV004iC5-I SV008iC5-I SV015iC5-I SV0022iC5-I SV004iC5-2 SV008iC5-2
200V급 최대 적용 모터 [HP] 0.5 1 2 3 0.5 1
[kW] 0.4 0.75 1.5 2.2 0.4 0.75
출력정격 정격용량[kVA] 0.95 1.9 3 4.5 0.95 1.9
정격전류[A] 2.5 5 8 12 2.5 5
출력주파수 0 ~ 400Hz
출력전압 삼상 200~230V
입력정격 전압 단상 200 ~ 230 V (±10%) 삼상 200 ~ 230 V (±10%)
정격전류[A] 5.5 9.2 16 21.6 3.9 6.6
주파수 50 ~ 60 Hz (± 5%)
제어 제어방식 V/F제어, 센서리스 벡터제어
주파수 설정분해능 디지털지령 : 0.01Hz아날로그지령 : 0.06Hz/60Hz
주파수 설정정도 디지털 : 최대 출력주파수의 0.01%
아날로그: 최대출력주파수의 0.1%
V/F비 리니어, 2승 저감, User V/F
과부하 내량 150% 1분, 200% 30초 (반한시 특성)
토크 부스터 수동 토크 부스트 (0~15설정), 자동토크 부스트)
입력신호 운전방식 로더 / 단자대 / 통신운전 선택기능
주파수 설정 아날로그: 0~10V / 4~20mA, 디지털: 로더사용,
통신: Modbus(옵션)
시동 신호 정회전, 역회전
다단속 선택 최대 8속 설정 가능 (다기능 단자대 이용)
다단 가감속 시간 0.1~6,000초, 각각 8종류까지 설정, 선택가능(다기능 단자대 이용),
가감속패턴: 리니어, S자 선택가능
비상정지 인버터 출력을 순시차단
조그 조그 운전
고장 리셋 보호기능 동작시 트립상태 해제
출력신호 운전상태 및이상출력 주파수 검출, 과부하경보,스톨중, 과전압, 인버터 과열, 운전중, 정지중,
정속중, 속도써치중, 고장출력(릴레이 및 오픈 컬렉터 출력)
표시계 출력주파수, 출력전류, 출력전압, 직류전압중 1종류선택 / 출력전압 0~10V
운전기능 직류제동, 주파수 리미트, 주파수 점프, 제2기능, 슬립보상,
역회전 방지, 자동재시동, PID제어
보호기능 인버터트립 과전압,저전압,과전류,지락보호,인버터과열,전자써멀,입력결상, 출력결상,
입출력오배선, 과부하보호,외부고장 1.2, 속도지령상실, 하드웨어이상,
통신오류,CPU이상
인버터 경고 스톨방지, 과부하 경보
순시 정전 15msec이하: 운전계속, 15msec이상: 자동재시동가능
표시 로더 운전정보: 출력주파수, 전력전류, 출력전압, 주파수 설정값, 운전속도 직류전압
트립정보: 보호기능 동작시이상내용을 표시, 고장이력 5회분 기억
사용환경 주위온도 -10 ~ 40℃
보존온도 -20 ~ 65℃
주위 습도 상대습도 RH90 % 이하(이슬이 맺힘 현상 없을 것)
주위환경 실내에 부식성가스, 인화성가스, 오일 미스트, 먼지 등이 없을것
주위기압 70 ~ 106k Pa

주1) 적용모터는 4극 표준모터를 사용하는 경우의 최대 적용 용량을 표시한 것입니다.
주2) 정격 용량은 200V급 입력용량은 220V, 400V 입력용량은 440V를 기준으로 한것입니다.
주3) 캐리어 주파수(H39) 설정이 3kHz이상일 경우 매뉴얼 페이지 13-3을 참조하여 주십시오.
주4) H40(제어방식 선택)을 3번(센서리스 벡터제어)으로 선택하면 최대 주파수는 300Hz까지 설정할 수 있습니다.
주5) 최대 출력전압은 전원 전압 이상으로 올라가지 않습니다. 출력전압은 전원 전압 이하에서 임의로 설정할 수 있습니다.

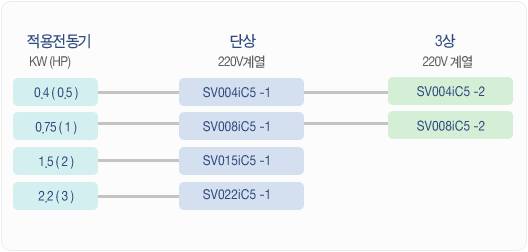

* 형명

* 로더 사용법
표시부
FWD 정방향 운전시 점등 고장시 점멸
REV 역방향 운전시 점등
세븐 세그먼트 운전 상태 및 파라미터 정보 표시

키
RUN 운전 지령
STOP / RST STOP: 운전시 정지 지령, RST: 고장시 리셋 지령
PUSH 사방향 키
▲ 업 코드를 이동하거나 파라미터 설정값을 증가시킬 때 사용
▼ 다운 코드를 이동하거나 파라미터 설정값을 감소시킬 때 사용
◀ 좌 쉬프트 그룹간의 이동이나 파라미터 설정시 자리수를 좌측으로 이동할 때 사용
▶ 우 쉬프트 그룹간의 이동이나 파라미터 설정시 자리수를 우측으로 이동할 때 사용
● 프로그/엔터 파라미터 값을 변경할 때나 변경된 파라미터를 저장하고자 할 때 사용
볼륨 저항 운전 주파수를 변경하고자 할 때 사용

iG5A

0.4kW부터 22kW까지 용량이 확장된 경제형 Intelligent 인버터
- 센서리스 벡터 제어를 통한 고토크 실현
- 운전중 지락보호 가능
- 운전패턴에 따른 냉각팬 제어 기능
- 온도변화에 따른 자동 캐리어 주파수 제어
- 더욱 편리해진 인터페이스
- 간단한 팬 교체
- 통신기능 내장
- PID 제어내장
- -10 ~ 10V 제어 가능
- PNP/NPN 입력 가능




* 특징
  • 센서리스 벡터 제어를 통한 고토크 실현
    센서리스 벡터 제어기능을 탑재하여 우수한 속도제어 능력과 강력한 토크성능을 발휘합니다.
  • 운전중 지락보호 가능
    총 운전 중에도 출력단의 지락보호가 가능합니다.
  • 운전패턴에 따른 냉각팬 제어 기능
    모터운전 및 정지에 따라 냉각팬 운전을 제어하여 더 정숙한 환경을 제공합니다.
  • 온도변화에 따른 자동 캐리어 주파수 제어
    운전시 인버터 내부온도를 감시하여 온도가 과도하게 올라갈 경우 캐리어 주파수를 자동으로 변경합니다.
    따라서, 온도상승의 요인을 자동으로 줄여 건전한 운전상태를 확보합니다.
  • 더욱 편리해진 인터페이스
    4방향 키의 채택으로 파라미터 설정이 간편합니다.
  • 간단한 팬 교체
    간단하게 팬을 교체할 수 있는 구조로 되어 있어 팬이 고장이 나더라도 손쉽게 교체할 수 있습니다.
  • 통신기능 내장
    RS485 LG-bus 통신과 Modbus-RTU 통신을 내장하고 있어 쉽게 통신환경에 적용할 수 있습니다.
  • PID 제어내장
    자체 Process PID 기능을 내장하고 있어 별도의 컨트롤러 없이 유량, 유압, 온도 등의 일정제어를 수행할 수 있습니다.
  • -10 ~ 10V 제어 가능
    -10 ~ 10V 입력이 가능하여 전압신호 하나만으로도 인버터의 정/역 제어가 가능합니다.
  • PNP/NPN 입력 가능
    PNP/NPN 입력이 모두 가능하며 외부 전원을 사용할 수 있어, 제어기 선택의 폭이 넓어졌습니다.

* 규격
- 입력 및 출력 정격
SV ㅁㅁㅁ iG5A-1ㅁ 004 008 015
적용모터
주1)		 [HP] 0.5 1 2
[kW] 0.4 0.75 1.5
출력특성 정격용량[kVA]
주2)		 0.95 1.9 3.0
정격전류[A] 주3) 2.5 5 8
최대 출력주파수 400 [Hz]
최대 출력전압(V) 3 상 200 ~ 230V
입력전원 정격 전압[V] 1 상 200 ~ 230 VAC (+10%, -15%)
정격 주파수 50 ~ 60 [Hz] ( ± 5%)
냉각 방식 강제 풍냉
인버터 중량(kg) 0.76 1.12 1.84

SV □ □ □ iG5A - 2□ 004 008 015 022 037 040 055 075 110 150 185 220
적용모터
주1)		 [HP] 0.5 1 2 3 5 5.4 7.5 10 15 20 25 30
[kW] 0.4 0.75 1.5 2.2 3.7 4 5.5 7.5 11 15 18.5 22
출력특성 정격용량[kVA]
주2)		 0.95 1.9 3 4.5 6.1 6.5 9.1 12.2 17.5 22.9 28.2 33.5
정격전류[A] 주3) 2.5 5 8 12 16 17 24 32 46 60 74 88
최대출력주파수 400 [Hz] 주4)
최대출력전압(V) 3상 200~230V 주5)
입력전원 정격 전압[V] 3상 200~230 VAC (+10%, -15%)
정격 주파수 50 ~ 60 [Hz] (± 5%)
냉각 방식 자연냉각 강제 풍냉
인버터 중량(kg) 0.76 0.77 1.12 1.84 1.89 1.89 3.66 3.66 9 9 13.3 13.3

SV □ □ □ iG5A - 4□ 4 8 15 22 37 40 55 75 110 150 185 220
적용모터 주)1 [HP] 0.5 1 2 3 5 5.4 7.5 10 15 20 25 30
[kW] 0.4 0.75 1.5 2.2 3.7 4 5.5 7.5 11 15 18.5 22
출력특성 정격용량[kVA] 주)2 0.95 1.9 3 4.5 6.1 6.5 9.1 12.2 18.3 22.9 29.7 34.3
정격전류[A] 주)3 1.25 2.5 4 6 8 9 12 16 24 30 39 45
최대출력주파수 400 [Hz] 주4)
최대출력전압(V) 3상 380~480V 주5)
입력전원 정격 전압[V] 3상 380~480 VAC (+10%, -15%)
정격 주파수 50 ~ 60 [Hz] (± 5%)
냉각 방식 자연냉각 강제 풍냉
인버터 중량(kg) 0.76 0.77 1.12 1.84 1.89 1.89 3.66 3.66 9 9 13.3 13.3

주1) 적용모터는 4극 표준모터를 사용하는 경우의 최대 적용 용량을 표시한 것입니다.
주2) 정격 용량은 200V급 입력용량은 220V, 400V 입력용량은 440V를 기준으로 한것입니다.
주3) 캐리어 주파수(H39) 설정이 3kHz이상일 경우 매뉴얼 페이지 13-3을 참조하여 주십시오.
주4) H40(제어방식 선택)을 3번(센서리스 벡터제어)으로 선택하면 최대 주파수는 300Hz까지 설정할 수 있습니다.
주5) 최대 출력전압은 전원 전압 이상으로 올라가지 않습니다. 출력전압은 전원 전압 이하에서 임의로 설정할 수 있습니다.

* 규격
- 제어
제어 방식 V/F제어,센서리스 벡터제어
주파수 설정 분해능 디지털 지령 : 0.01Hz아날로그 지령 : 0.06Hz (최대주파수: 60Hz)
주파수 정도 디지털 지령운전: 최대출력 주파수의 0.01%아날로그 지령 운전: 최대출력 주파수의 0.1%
V/F 패턴 리니어, 2승 저감, 사용자 V/F
과부하 내량 150% 1분
토오크 부스트 수동 토오크 부스트, 자동 토오크 부스트
회생제동 토오크 최대 제동 20% 주)1
시간/사용량 별도 설치형 제동저항 사용시 150% 주)2
주1) 회생제동 토오크 20%는 감속정지시 모터의 손실에 의한 평균 제동 토오크를 의미 합니다.
주2) 제동 저항기의 사양은 사용설명서를 참조 하십시오.

- 운전
운전방식 로더/단자대/통신운전/리모트로더 중 선택
주파수 설정 아날로그 방식: 0~10[V], -10~10[V], 0~20[mA]디지털 방식: 로더
운전 기능 PID제어, 업-다운 운전, 3-와이어 운전
입력 P1~P8다기능단자(8점) NPN/PNP 선택 가능o 기능 : 정방향 운전, 역방향 운전, 비상정지, 고장시 해제, 조그운전, 다단속 주파수-상,중,하, 다단가감속-상,중,하, 정지중 직류제동, 제2 전동기 선택, 주파수 증가, 주파수 감소,3 와이어 운전, 외부 트립 A,B,PID운전 중 일반운전으로 절체, 옵션 운전중 본체 운전으로 절체, 아날로그 지령 주파수 고정, 가감속 중지중 선택
출력 다기능 오픈 컬랙터 단자 DC 24V 50mA이하 고장 출력 및인버터 운전상태 출력
다기능 릴레이 단자 (N.O., N.C.) AC250V 1A 이하, DC30V 1A 이하
아날로그 출력 0~10 Vdc (10mA 이하) : 주파수, 전류, 전압, 직류전압 중 선택 가능

* 형명
* 로더 사용법
구분 표시 기능 명칭 기능 설명
KEY RUN 운전 키 운전 지령
STOP/RESET 정지/리셋 키 STOP : 운전 시 정지 지령, RESET : 고장 시 리셋 지령
▲ 업 키 코드를 이동하거나 파라미터 설정값을 증가시킬 때 사용
▼ 다운 키 코드를 이동하거나 파라미터 설정값을 감소시킬 때 사용
▶ 우 쉬프트 키 그룹간의 이동이나 파라미터 설정 시 자릿수를 우측으로 이동할 때 사용
◀ 좌 쉬프트 키 그룹간의 이동이나 파라미터 설정 시 자릿수를 좌측으로 이동할 때 사용
● 엔터 키 파라미터 값을 변경할 때나 변경된 파라미터를 저장하고자 할 때 사용
LED 주1) FWD 정방향 표시 정방향 운전 중 일때 점등합니다.
REV 역방향 표시 역방향 운전 중 일때 점등합니다.
RUN 운전중 표시 가·감속 중인 경우 점멸하여 정속인 경우 점등합니다.
SET 설정중 표시 파라미터를 설정 중에 점등합니다.



iS7
고객 맞춤형 옵션 선택
다양한 통신 옵션, 확장I/O 옵션, PLC 옵션, 엔코더 옵션, IP54 Enclosure 옵션

더욱 강력해진 성능
V/F제어, V/F PG, 슬립보상, 센서리스 벡터제어, 벡터제어, PM, 센서리스벡터 제어

사용자 중심의 인터페이스와 친환경까지
Wide Graphic LCD Keypad, User & Macro 그룹 지원, 모터보호를 위한 전자써멀 기능,
인버터와 시퀀스 보호를 위한 입출력 결상 보호 기능




* 특징
더욱 강력해진 전류형 센서리스 벡터제어

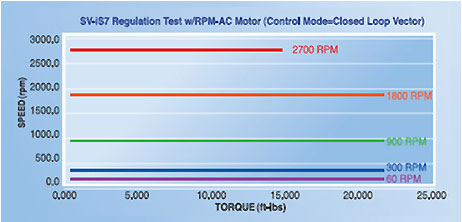

정밀 속도/토크 제어를 구현한 센서드 벡터 제어
순시 정정 극복을 위한 Ride Through (LV Trip Delay)
자동 토크 밸런스 Droop 제어 .

전원 사고시 안정된 시스템 정지를 위한 KEB
동기 전동기 최적제어를 위한 PM 센서리스 벡터 기능
감속 능력을 극대화 시킨 Power Brake & Flus Brake

* 형명


* 규격
- 입력 및 정격 출력 : 입력 전압 200V (0.75~22kW)
SV □ □ □ □ iS7 - 2□ 0008 0015 0022 0037 0055 0075 0110 0150 0185 0220
적용모터 *주1) [HP] 1 2 3 5 7.5 10 15 20 25 30
[kW] 0.75 1.5 2.2 3.7 5.5 7.5 11 15 18.5 22
출력정격 정격용량[kVA]*주2) 1.9 3 4.5 6.1 9.1 12.2 17.5 22.9 28.2 33.5
정격전류[A]*주3) CT 5 8 12 16 24 32 46 60 74 88
VT 8 12 16 24 32 46 60 74 88 124
최대출력주파수[Hz] 0 ~ 400 [Hz] *주4)
최대출력전압(V) 3상 200 ~ 230V *주5)
입력정격 사용 전압[V] 3상 200 ~ 230 VAC (+10%, -15%)
입력 주파수[Hz] 50 ~ 60 [Hz] (± 5%)
정격전류[A] CT 8.3 12.9 18.6 24 32.9 41 58 69 88 96
VT 7 10.6 14.8 21.5 28 42 52 60 75 107
인버터 중량(kg) 5.5 5.5 5.5 5.5 10 10 20 20 30 30

- 입력 및 출력정격 : 입력전압 400V (30~160kW)
SV □ □ □ □ iS7 - 4□ 0008 0015 0022 0037 0055 0075 0110 0150 0185 0220
적용모터*주1) [HP] 1 2 3 5 7.5 10 15 20 25 30
[kW] 0.75 1.5 2.2 3.7 5.5 7.5 11 15 18.5 22
출력정격 정격용량[kVA] *주2) 1.9 3 4.5 6.1 9.0 12.2 17.5 22.9 28.2 33.5
정격전류[A] *주3) CT 2.5 4 6 8 12 16 24 30 39 45
VT 4 6 8 12 16 24 30 39 45 61
최대출력주파수[Hz] 0 ~ 400 [Hz] *주4)
최대출력전압(V) 3상 380 ~ 480V *주5)
입력정격 사용 전압[V] 3상 380 ~ 480 VAC (+10%, -15%)
입력 주파수[Hz] 50 ~ 60 [Hz] (± 5%)
정격전류[A] CT 4.3 7.2 10.6 15.4 21 25.8 39 44 57 57
VT 3.5 5.3 7.3 10.8 13.8 22.5 26 33 40 52
인버터 중량(kg) 5.5 5.5 5.5 5.5 10 10 20 20 27.4 27.4

- 입력 및 출력정격 : 입력전압 400V (30~160kW)
SV □ □ □ □ iS7 - 4□ 0300 0370 0450 0550 0750 0900 1100 1320 1600 1850 2200 2800 3150 3750
적용
모터
*주1)		 [HP] 40 50 60 75 100 120 150 180 225 250 300 375 420 500
[kW] 30 37 45 55 75 90 110 132 160 185 220 280 315 375
출력
정격		 정격용량[kVA]
*주2)		 46 57 69 84 116 139 170 201 248 286 329 416 467 557
정격
전류[A]
*주3)		 CT 61 75 91 110 152 183 223 264 325 370 432 547 613 731
VT 75 91 110 152 183 223 264 325 370 432 547 613 731 877
출력주파수[Hz] 0 ~ 400 [Hz] (Sensorless-1: 0~300Hz, Sensorless-2, Vector: 0~120Hz) *주4)
출력전압[V] 3상 380 ~ 480V *주5)
입력
정격		 사용 전압[V] 3상 380 ~ 480 VAC (+10%, -15%)
입력 주파수[Hz] 50 ~ 60 [Hz] (± 5%)
정격
전류[A]		 CT 55.5 67.9 82.4 102.6 143.4 174.7 213.5 255.6 316.3 404 466 605 674 798
VT 67.5 81.7 101.8 143.6 173.4 212.9 254.2 315.3 359.6 463 590 673 796 948
인버터 중량(kg) 41 41 41 63 63 101 101 114 114 200 200 252 352 352
* 주1) 적용모터는 4극 표준모터를 사용하는 경우의 최대 적용 용량을 표시한 것입니다.
* 주2) 정격 용량은 200V급 입력용량은 220V, 400V 입력용량은 440V를 기준으로 한 것입니다. 전류정격은 CT 전류 기준입니다.
* 주3) 캐리어 주파수(CON-04) 설정에 따라 출력 정격전류 제한이 있습니다.
* 주4) 제어모드(DRV-09 Control Mode)를 3, 4번 Sensorless-1, Sensorless-2(센서리스)로 선택하면 최대 주파수는 300Hz까지 설정할 수 있습니다.
* 주5) 최대 출력 전압은 전원전압 이상으로 올라가지 않습니다. 출력전압은 전원전압 이하에서 임의로 설정할 수 있습니다.


- 제어
제어 방식 V/F제어, v/f pg, 슬립 보상, 센서리스 벡터-1, 센서리스 벡터-2, 벡터제어
주파수 설정 분해능 디지털 지령 : 0.01Hz아날로그 지령 : 0.06Hz (최대주파수: 60Hz)
주파수 정도 디지털 지령운전: 최대출력 주파수의 0.01%아날로그 지령 운전: 최대출력 주파수의 0.1%
V/F 패턴 리니어, 2승 저감, 사용자 V/F
과부하 내량 CT(Heavy Duty)전류정격: 150% 1분, VT(Normal Duty) 전류정격: 110% 1분
토오크 부스트 수동 토오크 부스트, 자동 토오크 부스트

- 운전
운전방식 카세트/단자대/통신운전 중 선택
주파수 설정 아날로그 방식: 0~10[V], -10~10[V], 0~20[mA]디지털 방식: 키패드
운전 기능 PID제어, 업-다운 운전, 3-와이어 운전, 직류제동, 주파수 리미트, 주파수 점프, 제2기능, 슬립보상, 역회전 방지, 자동 재시동, 상용절체, 오토튜닝 Flying, 에너지 버퍼링운전, Power Braking,Flux Braking, 누설 저감 운전, MMC, Easy Start
입력 다기능단자(8점)P1~P8
* 주)6		 NPN(Sink) / PNP(Source) 선택 가능　o 기능 : 정방향 운전, 역방향 운전, 리셋, 외부 트립, 비상정지, 조그운전, 다단속 주파수-상,중,하,다단가감속-상,중,하, 정지중 직류제동, 제2 전동기 선택, 주파수 증가, 주파수 감소, 3 와이어 운전, PID운전 중 일반운전으로 절체, 옵션 운전중 본체 운전으로 절체, 아날로그 지령 주파수 고정,가감속 중지 중 선택
출력 다기능 오픈 컬랙터 단자 DC 24V 50mA이하 고장 출력 및인버터 운전상태 출력
다기능 릴레이 단자 (N.O., N.C.) AC250V 1A 이하, DC30V 1A 이하
아날로그 출력 0~10 Vdc (10mA 이하) : 주파수, 전류, 전압, 직류전압 중 선택 가능
* 주6) 다기능 단자 관련기능은 IN그룹 IN-65~72의 파라미터 설정에 따라 다양한 기능을 설정할 수 있습니다.

* 키패드 사용법

표 시 기능 명칭 기 능
모드 키 모드 키 모드를 이동할 수 있습니다.
프로그램 키 프로그램 키 설정 가능한 파라미터 코드에서 한번 누르면 편집 상태로 들어가고 수정후
다시 누르면 수정된 데이터를 저장합니다.
윗 방향 키, 아래 방향 키, 왼쪽/오른쪽 방향 키 윗 방향 키 코드 이동이나 데이터 값 편집시 사용 합니다.
아래 방향 키
왼쪽/오른쪽 방향 키 그룹간 이동을 할 수 있습니다.편집 상태에서는 커서를 이동 합니다.
다기능 키 다기능 키 조그 또는 사용자 코드 등록 등을 할 수 있습니다.
취소 키 취소 키 편집 상태에서 프로그램(PROG) 키를 누르기 이전에 취소키를 누르면 이전
저장된 데이터를 그대로 사용 합니다.
그룹내에서 코드 이동시 누르면 그룹의 맨 처음 코드로 이동합니다.
모드 이동시 누르면 모니터 모드로 이동합니다.
정방향운전 키 정방향운전 키 전동기가 정방향으로 운전 합니다.
역방향운전 키 역방향운전 키 전동기가 역방향으로 운전 합니다.
정지/리셋 키 정지/리셋 키 운전 중에는 정지 명령으로 사용합니다.
고장 발생시에는 고장 해제를 합니다.

iP5A
팬.펌프 최적의 전용 기능 탑재
- Dual PID 기능 - 복수 전동기 제어기능 (Multi Motor Control)
- Sleep and Wake-Up 기능
- Pre Heater 기능
- Flying Start 기능
- 자동에너지 절약기능
- 순시전력 및 전력량 표시기능
- 한전지원 자금으로 부담없는 투자비용
- 24시간 365일 동일 성능제어
- Safety Stop




* 특징
Dual PID 기능 외부에서 별도의 PID 컨트롤을 요구하거나, PID를 2중으로 사용할 경우에도
(Cascade Control) Dual PID 기능을 활용하여 iP5A만으로도 다양한 시스템 활용이 가능합니다.
복수 전동기 제어기능 (Multi Motor Control) Pump 응용분야에서 많이 사용하는 대수제어 기능을 표준으로 내장하고 있어 별도의Controller 없이 인버터 만으로 여러대의 모터를 제어할 수 있으며, 에너지절감과 설비Cost Down의 효과를 동시에 얻으실 수 있습니다.
Sleep and Wake-Up 기능 부하가 작을 경우에는 인버터가 자동으로 정지하고, 부하가 증가하면 다시 가동하여 전체 시스템 에너지를
절약하는 기능을 내장하고 있습니다.
- Pre Heater 기능 습기가 많은 냉각탑, 온실 등에 사용되는 전동기를 습기로부터 보호하는 기능을 내장하여 전동기 손상 및
인버터 고장을 방지합니다.-Flying Start 기능 여러대의 송풍기를 운전할 경우나 관성이 큰 부하 시스템에서 자연대류 등의 원인으로 인해 Fan이 회전하는 경우에도 모터의 속도를 자동으로 탐색하여 이상없이 모터를 효과적으로 가동합니다.

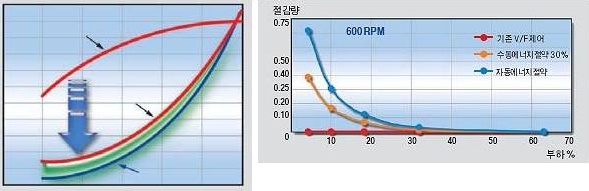

- 자동에너지 절약기능 부하변동시 초래할 수 있는 에너지 사용 손실을 최소화하는 최적의 Flux제어에 의한 에너지 절약 기능으로기존 인버터에 비해 한층 더 효율적인 에너지 절감 효과를 가져옵니다.

+ 순시전력 및 전력량 표시기능 현재 순시 사용 전력 및 적산전력량을 Display 하는 기능을 갖고 있어 사용자가 에너지 사용량을 추가적인 설비 없이 간단히 확인할 수 있습니다.
한전지원 자금으로 부담없는 투자비용
+ 고효율 인버터 보급지원제도(2001.03.23한국전력공사) 에너지 저소비형 경제, 사회구조로 전환을 위한 국가정책의 일환으로 대표적인 에너지 절약기기인 인버터의 보급을 확대하고자 2001년3월23일부터 한국전력 공사에서는 [고효율 인버터 보급지원 제도]를 시행하고 있습니다.

지원대상

적용 전동기 용량 3.7kW~220kW 범위의 한국전력의 인증규격이 부착된 인버터 사용으로 에너지절감용인 팬, 펌프, 송풍기, 압축기 등의 저감토크 부하 인버터 사용시 절전되는 전력의 합계가 5kW 이상이 되는 인버터 사용자입니다.

  • 50Hz 사용시 전동기 용량 합계가 14kW 이상
  • 55Hz 사용시 전동기 용량 합계가 25kW 이상
    지원금액 인버터 설치로 절감되는 전동기 소요전력(kW)당 240,000원의 지원금을 지급합니다.
  • 설치 및 구입문의 상담은 각지역 영업팀에 문의하시면 친절하게 상담하여 드리겠습니다. (표지 뒷면 연락처 참조)
지원금액예 고마크 인증을 받은 50Hz의 인버터를 20kW 2대, 30kW 3대 사용할 경우 지원금액
총 적용용량(kW) = 55 × 2 + 30 × 3 = 200kW
한국전력 지원금 : 200kW × 0.37(지원율) × 240,000원 = 17,760,000원
  • 24시간 365일 동일 성능제어
    부하변동에 따른 입력전원 변동 및 계절적 요인에 의한 입력전원의 변동에도 무관하게 동일한 기동 Torque를 발생합니다.
  • Safety Stop 전원사고 등의 예고없는 정진시 전원이 차단된 상태가 되면 인버터가 부하의 관성에너지를 이용하여 전동기를
    안전하게 정지시켜 2차 사고를 방지할 수 있습니다. (파라미터 설정 필요)
* 형명
적용전동기 200V 계열 400V 계열 400V 계열 (선급) 비고
5.5kW (7.5HP) SV055iP5A-2NE SV055iP5A-4NE SV055iP5A-4NE(CLASS) 마크 드라이브 적용가능
7.5kW (10HP) SV075iP5A-2NE SV075iP5A-4NE SV075iP5A-4NE(CLASS)
11kW (15HP) SV110iP5A-2NE SV110iP5A-4NE SV110iP5A-4NE(CLASS)
15kW (20HP) SV150iP5A-2NO SV150iP5A-4NO SV150iP5A-4NOL(CLASS)
18.5kW (25HP) SV185iP5A-2NO SV185iP5A-4NO SV185iP5A-4NOL(CLASS)
22kW (30HP) SV220iP5A-2NO SV220iP5A-4NO SV220iP5A-4NOL(CLASS)
30kW (40HP) SV300iP5A-2NO SV300iP5A-4NO SV300iP5A-4NOL(CLASS)
37kW (50HP) SV370iP5A-4O SV370iP5A-4OL(CLASS)
45kW (60HP) SV450iP5A-4O SV450iP5A-4OL(CLASS)
55kW (75HP) SV550iP5A-4O SV550iP5A-4OL(CLASS)
75kW (100HP) SV750iP5A-4O SV750iP5A-4OL(CLASS)
90kW (125HP) SV900iP5A-4O SV900iP5A-4OL(CLASS)
110kW (150HP) SV1100iP5A-4OL SV1100iP5A-4OL(CLASS)
132kW (175HP) SV1320iP5A-4OL SV1320iP5A-4OL(CLASS)
160kW (215HP) SV1600iP5A-4OL SV1600iP5A-4OL(CLASS)
220kW (295HP) SV2200iP5A-4OL SV2200iP5A-4OL(CLASS)
280kW (375HP) SV2800iP5A-4OL SV2800iP5A-4OL(CLASS)
315kW (420HP) SV3150iP5A-4O SV3150iP5A-4O(CLASS)
375kW (500HP) SV3750iP5A-4O SV3750iP5A-4O(CLASS)
450kW (600HP) SV4500iP5A-4O SV4500iP5A-4O(CLASS)

* 규격
- 200~300V급 (5.5~30kw)
제품형명 (SV□ □ □ iP5A-2) 055 075 110 150 185 220 300
정격용량 (kVA) 주1) 9.1 12.2 17.5 22.9 28.2 33.5 43.8
출력 정격 팬, 펌프 부하 표준 적용 모터 (kw) 주2) 5.5 7.5 11 15 18.5 22 30
정격전류 (A)
(110% 과부하 내량) 		24 32 46 60 74 88 115
110% 1분 (Normal Duty)
일반 부하 표준 적용 모터 (kw) 주2) 3.7 5.5 7.5 11 15 18.5 22
정격전류 (A)
(150% 과부하 내량) 		17 23 33 44 54 68 84
150% 1분 (Heavy Duty)
출력주파수 0.01 ~ 120Hz
출력전압 200 ~ 230V
입력정격 입력전압 3Ø 200 ~ 230V (-15% ~ +10%)
입력주파수 50/60Hz (±5%)
외함 보호 등급 IP20 / UL Type1 IP00 / UL Open 주3)
제품중량 (kg) 4.9 6 6 13 13.5 20 20

- 380~480V급 (5.5~30kw)
제품형명 (SV□ □ □ iP5A-4) 055 075 110 150 185 220 300
정격용량 (kVA) 주1) 9.6 12.7 19.1 23.9 31.1 35.9 48.6
출력 정격 팬, 펌프 부하 표준 적용 모터 (kw) 주2) 5.5 7.5 11 15 18.5 22 30
정격전류 (A)
(110% 과부하 내량) 		12 16 24 30 39 45 61
110% 1분 (Normal Duty)
일반 부하 표준 적용 모터 (kw) 주2) 3.7 5.5 7.5 11 15 18.5 22
정격전류 (A)
표준형 / DCL 내장형
(150% 과부하 내량) 		8.8 12 16 22/24 28/30 34/39 44/45
150% 1분 (Heavy Duty)
출력주파수 0.01 ~ 120Hz
출력전압 380 ~ 480V
입력정격 입력전압 3Ø 380 ~ 480V (-15% ~ +10%)
입력주파수 50/60Hz (±5%)
외함 보호 등급 IP20 / UL Type1 IP00 / UL Open 주3)
제품중량 표준형 (kg) 4.9 6 6 12.5 13 20 20
DCL 내장형 (kg) - - - 19.5 19.5 26.5 26.5

- 380~480V급 (37~90kw)
제품형명 (SV□ □ □ iP5A-4) 370 450 550 750 900
정격용량 (kVA) 주1) 59.8 72.5 87.6 121.1 145.8
출력 정격 팬, 펌프 부하 표준 적용 모터 (kw) 주2) 37 45 55 75 90
정격전류 (A)
(110% 과부하 내량) 		75 91 110 152 183
110% 1분 (Normal Duty)
일반 부하 표준 적용 모터 (kw) 주2) 30 37 45 55 75
정격전류 (A)
(150% 과부하 내량) 		61 75 91 110 152
150% 1분 (Heavy Duty)
출력주파수 0.01 ~ 120Hz
출력전압 380 ~ 480V
입력정격 입력전압 3f 380 ~ 480V (-15% ~ +10%)
입력주파수 50/60Hz (±5%)
외함 보호 등급 IP00 / UL Open 주4)
DC Reactor 내장형 (kg) 39 40 42 67 68
제품중량 표준형 (kg) 27 27 29 42 43

- 380~480V급 (37~90kw)
제품형명 (SV□ □ □ □ iP5A-4) 1100 1320 1600 2200 2800 3150 3750 4500
정격용량 (kVA) 주1) 178 210 259 344 436 488 582 699
출력 정격 팬, 펌프 부하 표준 적용 모터 (kw) 주2) 110 132 160 220 280 315 375 450
정격전류 (A)
(110% 과부하 내량) 		223 264 325 432 547 613 731 877
110% 1분 (Normal Duty)
일반 부하 표준 적용 모터 (kw) 주2) 90 110 132 160 220 280 315 375
정격전류 (A)
(150% 과부하 내량) 		183 223 264 325 432 547 613 731
150% 1분 (Heavy Duty)
출력주파수 0.01 ~ 120Hz
출력전압 380 ~ 480V
입력정격 입력전압 3Ø 380 ~ 480V (-15% ~ +10%)
입력주파수 50/60Hz (±5%)
외함 보호 등급 IP00 / UL Open 주4)
DC Reactor 기본 내장 Option
제품중량 (kg) 101 101 114 200 200 243 380 380

- 기타 공통 사양
냉각방식 강제 풍냉 (1.5kW-2, 1.5kW-4 이하는 자냉방식)
제어 제어방식 V/F 제어, 슬립보상 제어, 센서리스 벡터 제어, Easy Start
주파수 설정 분해능 디지털 지령 : 0.01 Hz (100 Hz 미만), 0.1 Hz (100 Hz 이상)
아날로그 지령 : 0.01 Hz / 60 Hz
주파수 정도 디지털 : 최대 출력 주파수의 0.01 %
아날로그 : 최대 출력 주파수의 0.1 %
V/F 비 리니어, 2승 저감, User V/F
과부하 내량 110 % 1분, 120% 1분 주5)
토크 부스트 수동 토크 부스트(0~15 % 설정), 자동 토크 부스트
운전 운전방식 Key / 단자대 / 통신 운전 선택 가능
주파수 설정 아날로그 : 0~12V / -12V~12V / 0~20 mA / Pulse / Ext-PID
디지털 : 로더 사용
입력신호 시동신호 정회전, 역회전
다단속 선택 최대 18속 설정 가능(다기능 단자대 이용, JOG, DWELL포함)
다단 가감속 시간 선택 0.1~6,000초, 각각 4종류까지 설정, 선택 가능 (다기능 단자대 이용)
가감속 패턴 : 리니어, U자, S자 선택 가능
비상정지 드라이브 출력을 순시 차단
조그 조그 운전
이상리셋 보호 기능 동작시 트립상태 해제
출력신호 운전 상태 주파수 검출,과부하 경보, 스톨중, 과전압, 저전압, 드라이브 과열, 운전중, 정지중, 정속중, 상용 절체중, 속도 써치중
이상 출력 접점 출력(3A, 3C, 3B) -AC250V 1A, DC30V 1A
표시계 출력주파수, 출력전류, 출력전압, 직류전압 중 2종류 선택 / 출력전압 0~10V
운전기능 직류 제동, 주파수 리미트, 주파수 점프, 제2기능, 슬립 보상, 역회전 방지, 자동 재시동, 상용절체, 오토튜닝, PID 제어, Flying Start, Safety Stop, Flux Braking, 누설 저감 운전, Pre-PID, Dual-PID, MMC, Easy Start, 수분 응축 방지 Heater
보호기능 드라이브 트립 과전압, 저전압, 과전류, 지락 보호, 드라이브 과열, 전동기 과열, 출력결상, 과부하 보호, 외부고장1,2, 통신에러, 속도지령 상실, 하드웨어 이상, 옵션이상 등
드라이브 경보 스톨방지, 과부하 경보, 온도센서 이상
표시 로더 운전정보 출력주파수, 출력전류, 출력전압, 주파수 설정값, 운전 속도, 직류전압, 적산전력, 최종 Trip 경과 시간, 전원 투입 시간, 운전 시간
트립정보 보호 기능 동작시 이상내용을 표시, 고장이력 5회분 기억, 최종 고장시간
사용 환경 주위 온도 -10℃~50℃ (단, 50℃에선 80% 이하 부하 사용권장)
보존 온도 -20℃~65℃
주위 습도 상대 습도90 % RH 이하(이슬 맺힘 현상 없을 것)
고도·진동 1,000 m 이하·5.9m/sec²(=0.6g) 이하
주위 환경 실내에 부식성 가스, 인화성 가스, 오일 미스트, 먼지 등이 없을 것
주1) 정격 용량은 200V급은 220V, 400V급은 460V를 적용한 것입니다.
주2) 적용 모터는 4극 표준 모터를 사용하는 경우의 최대 적용 모터 용량을 표시한 것입니다.
주3) IP20 및 UL Enclosed Type1 외함은 옵션으로 대응 가능합니다.
주4) IP20 및 UL Enclosed Type1 외함은 제공되지 않습니다.
주5) 과부하 내량 120% 1분은 주위온도 25℃ 기준입니다.

※160kW 이하 제품의 DC 리액터 내장형은 별도 대응하고 있습니다. 자세한 사항은 영업팀으로 문의 바랍니다.

* 로더 사용법

표시 기능 명칭 기능 설명
키 MODE 모드 키 그룹간 이동하는데 사용합니다. 그룹내의 코드에서 상위코드로 이동할 때도
사용합니다.
DRV그룹 → [MODE 키] → FU1 그룹 → [ENT 키] → DRV 그룹
PROG 프로그램 키 파라미터의 설정값을 변경하고자 할 때 사용합니다.
ENT 엔터 키 변경한 설정값을 저장할 때 사용합니다.
프로그램 키를 누르지 않은 경우에는 그룹간 이동을 반대방향으로 합니다.
DRV그룹 → [ENT 키] → APP 그룹 → [MODE 키] → DRV 그룹
▲ UP 업 키 코드를 이동하거나 파라미터 설정값을 증가시킬 때 사용합니다.
▼ DOWN 다운 키 코드를 이동하거나 파라미터 설정값을 감소시킬 때 사용합니다.
SHIFT/ESC 시프트/ESC 키 설정모드인 경우 시프트 키로 동작하며 자리수를 이동시킵니다.
설정 모드가 아닌 경우 ESC키로 동작하며 DRV-00으로 이동합니다.
REV 역방향 키 역방향 운전 지령 키입니다.
STOP/RESET 정지/리셋 키 운전중인 경우 정지 지령 키입니다. 트립시 트립 해제 키입니다.
FWD 정방향 키 정방향 운전 지령 키입니다.
LED REV 역방향 표시 역방향 운전 중일 때 점등합니다. 가·감속중인 경우 점멸하며 정속인 경우
점등합니다.
STOP/RESET 정지/고장 표시 정지중인 경우 점등합니다. 고장중인 경우 점멸합니다.
FWD 정방향 표시 정방향 운전 중일때 점등합니다. 가·감속중인 경우 점멸하며 정속인 경우
점등합니다.

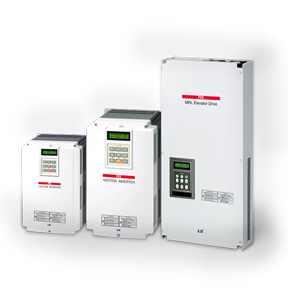

iV5
시스템 드라이브를 위한 최적의 솔루션
- 강력한 기능, 성은을 기반으로 한 철강/제지/섬유/전선라인에 필요한 솔루션 제공
- 연속라인 제어, 크레인 시스템 제어, 엘리베이터 시스템 제어

고성능 제어기능 탑재
- 200% 순시토오크 제어를 통한 고성능 속도/토크 제어
- Sincos 엔코더를 통한 초정밀 제어
- 동기 전동기 센서리스 제어
- 정지형 오토튜닝 기능
- Draw/Droop/Process PID제어
- Built-in 브레이크 제어

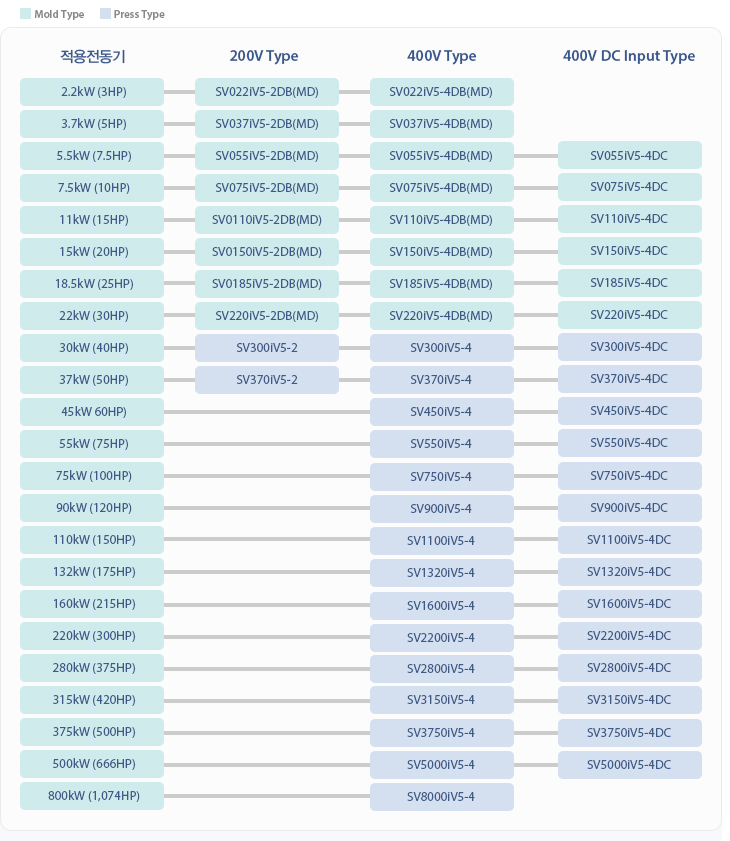

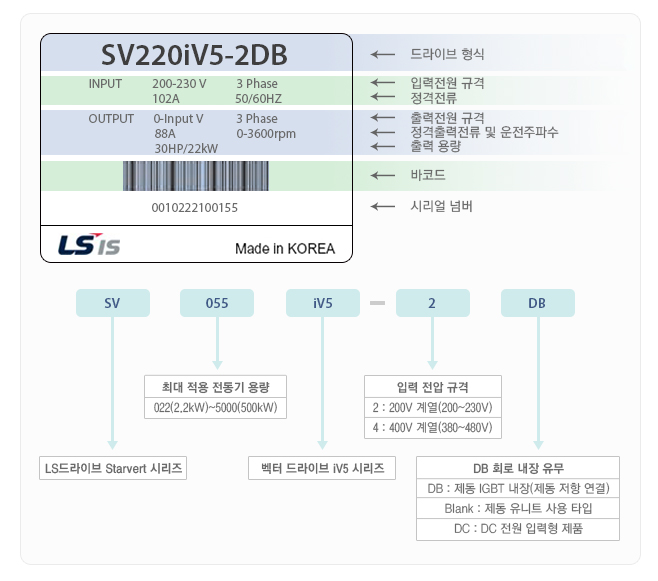

* 형명

* 규격
- 200V급 (AC 전원 입력형)
SV 􂆻􂆻􂆻 iV5-2 022 037 055 075 110 150 185 220 300 370
최대적용 모터 주1) (HP) 3 5 7.5 10 15 20 25 30 40 50
(kW) 2.2 3.7 5.5 7.5 11 15 18.5 22 30 37
출력 정격 용량 (kVA) 주2) 4.5 6.1 9.1 12.2 17.5 22.5 28.2 33.1 46 55
정격 전류 (A) 12 16 24 32 46 59 74 88 122 146
출력 속도 0~3600(rpm)
출력 전압 200 ~ 230V 주3)
입력 정격 전압 3Ø 200~230V(-10%~+10%)
주파수 50~60Hz(±5%)
드라이브 중량 (kg) 6 6 14 14 27.5 27.5 28 28 42 42
Mold Type 6 6 7.7 7.7 13.7 13.7 20.3 20.3 42 42

- 400V급 (AC 전원 입력형)
SV 􂆻􂆻􂆻 iV5-4 022 037 055 075 110 150 185 220 300 370
최대적용 모터 주1) (HP) 3 5 7.5 10 15 20 25 30 40 50
(kW) 2.2 3.7 5.5 7.5 11 15 18.5 22 30 37
출력 정격 용량 (kVA) 주2) 4.5 6.1 9.1 12.2 18.3 22.9 29.7 34.3 46 57
정격 전류 (A) 6 8 12 16 24 30 39 45 61 75
출력 속도 0~3600(rpm)
출력 전압 380 ~ 480V 주3)
입력 정격 전압 3Ø 380 ~ 480V(-10%~+10%) 주4)
주파수 50~60Hz(±5%)
드라이브 중량 (kg) 6 6 14 14 27 28 28 28 42 42
Mold Type 6 6 7.7 7.7 13.7 13.7 20.3 20.3 42 42
SV 􂆻􂆻􂆻 iV5-4 450 550 750 900 1100 1320 1600 2200 2800 3150 3750 5000 8000
최대적용 모터 주1) (HP) 60 75 100 120 150 175 215 300 373 420 500 666 1067
(kW) 45 55 75 90 110 132 160 220 280 315 375 500 800
출력 정격 용량 (kVA) 주2) 70 85 116 140 170 200 250 329 416 468 557 732 1105
정격 전류 (A) 91 110 152 183 223 264 325 432 546 614 731 960 1384
출력 속도 0~3600(rpm)
출력 전압 380 ~ 480V 주3)
입력 정격 전압 3Ø 380 ~ 480V(-10%~+10%) 주4)
주파수 50~60Hz(±5%)
드라이브 중량 (kg) 63 63 68 98 98 122 122 175 243 380 380 476 1300
주1) 적용 모터는 4극 표준 모터를 사용하는 경우의 최대 적용 용량을 표시한 것입니다. (200V급은 220V, 400V급은 440V 기준임)
주2) 정격용량(=√3*V*I)은 200V급은 220V, 400V급은 440V를 적용한 것입니다.
주3) 최대 출력전압은 전원전압 이상으로 올라가지 않습니다.
주4) 입력 전압이 480V 이상일 때에는 정격 전류를 10% Derating하여 사용하여 주십시오.

- 400V급 (DC 전원 입력형)
SV 􂆻􂆻􂆻 iV5-4(DC) 055 075 110 150 185 220 300 370 450 550
최대적용 모터 주1) (HP) 7.5 10 15 20 25 30 40 50 60 75
(kW) 5.5 7.5 11 15 18.5 22 30 37 45 55
출력 정격 용량 (kVA) 주2) 9.1 12.2 18.3 22.9 29.7 34.3 46 57 70 85
정격 전류 (A) 12 16 24 30 39 45 61 75 91 110
출력 속도 0~3600(rpm)
출력 전압 380 ~ 480V 주3)
입력 정격 전압 DC 540~680V(+10%) 주5)
드라이브 중량 (kg) 12 12 24 24.5 25 25 38.5 38.5 50 50
SV 􂆻􂆻􂆻 iV5-4(DC) 750 900 1100 1320 1600 2200 2800 3150 3750
최대적용 모터 주1) (HP) 100 120 150 175 215 300 373 420 500
(kW) 75 90 110 132 160 220 280 315 375
출력 정격 용량 (kVA) 주2) 116 140 170 200 250 329 416 468 557
정격 전류 (A) 152 183 223 264 325 432 546 614 731
출력 속도 0~3600(rpm)
출력 전압 380 ~ 480V 주3)
입력 정격 전압 DC 540~680V(+10%) 주5)
드라이브 중량 (kg) 55 79 79 98.5 98.5 154.5 206 343 343
주5) 입력 전압이 680VDC 이상일 때에는 정격 전류를 10% Derating하여 사용하여 주십시오.

MRL
SV 􂆻􂆻􂆻 iV5-4(MRL) 075 110 150 220
최대적용 모터 (HP) 10 15 20 30
(kW) 7.5 11 15 22
출력 정격 용량 (kVA) 주1) 13.7 20.6 27.5 39.6
정격 전류 (A) 18 27 36 52
출력 속도 0~200(rpm)
출력 전압 380 ~ 480V 주2)
입력 정격 전압 3Ø 380~480V(-10%~+10%) 주3)
주파수 50~60Hz(±5%)
드라이브 중량 (kg) 14 14 18.7 19
주1) 정격용량(=√3*V*I)은 입력전원을 440V로 적용한 것입니다.
주2) 출력전압은 전원전압 이상으로 올라가지 않습니다.
주3) 입력전압이 507~528V일 때에는 정격전류를 10% Derating하여 사용하여 주십시오.

- 공통 규격
항목 규격
회로 방식 IGBT를 사용한 전압형 드라이브
제어 제어방식 속도 센서 부착형 벡터, 센서리스 벡터 제어 방식
속도 제어 정도 아날로그 설정 : 최고 속도(1800rpm)의 ±0.1%(25±10℃)
디지털 설정 : 최고 속도(1800rpm)의 ±0.1%(0~40℃)
속도 설정 분해능 아날로그 설정 : 최고 속도의 ±0.1% / 디지털 설정 : 0.1rpm
속도 제어 응답 속도 50Hz
토크 제어 정도 ±3%
과부하 내량 연속(CT) : 150% / 1분
가감속 시간 설정 0.00 ~ 6000.0 (초)
조합 4가지 가감속 시간 선택 가능
패턴 Linear, S-Curve
제동 제동 방식 저항 방전 제동
제동 토크 150%
제동 저항 외부에 별도의 제동 저항을 취부 해야함
입력 속도 설정 키패드에 의한 디지털 설정
접점 입력에 의한 다단속 설정
아날로그 입력에 의한 설정
옵션에 의한 설정
아날로그 입력 3 채널 (AI1, AI2, AI3(AI4, AI5 :확장 I/O))
-10 ~ 10V, 10 ~ -10V, 0 ~ 10V, 10 ~ 0V, 0 ~ 20mA, 20 ~ 0mA
전동기 NTC(선택가능:AI3(AI5 :확장 I/O)만 해당)
다기능 아날로그 입력 16가지 기능 중 선택가능
AI3(AI5) : 전동기 NTC사용은 OTIS전동기일 경우 사용가능
접점 입력 FX, RX, BX, RST, P1, P2, P3, P4, P5, P6, P7
다기능 입력단자 (P1 ~ P7)는 46개 기능 중 선택 가능
출력 아날로그 출력 2 채널 (AO1, AO2)
-10V ~ 10V, 10~-10V, 0~10V, 10~0V 출력
다기능 아날로그 출력 39가지 기능중 선택 가능
접점 출력 다기능 접점 출력 : 2 채널 (1A-1B, 2A-2B)
고장 접점 출력 : 1 채널 (30A-30C, 30B-30C)
오픈 콜렉터 출력 1채널 (OC1/EG)
보호 기능 과전류, 과전압, 저전압, 드라이브 과열, 드라이브 써멀 단선, 전동기 과열, 전동기 써멀 이상, 과속도, 순시 차단(BX), 드라이브 과부하, 퓨즈 소손, 외부 이상 신호에 의한 트립, 엔코더 에러, 통신에러, 전자 써멀, 과부하 트립, IGBT 단락, 지락 전류 보호, FAN 전원 에러, 입/출력 결상
환경 설치 환경 실내, 직사광선 및 부식성 가스 없는 곳(Pollution Degree 2)
주위 온도 -10℃ ~ 40℃ (동결이 없는 곳)
주위 습도 RH 90% 이하 (이슬이 맺히지 않는 곳)
냉각 방식 FAN에 의한 강제 통풍 방식
보호 구조 IP00 : 2.2~22kW(MD), 30~500kW / IP20 : 5.5~22kW (Press)
표고, 진동 해발 1,000m 이하, 5.9m/sec2 (= 0.6G) 이하

* 단자기능
- 주회로단자
기호 단자명 기능
R,S,T 교류입력전원 3상교류입력전원을연결함1)200V계열:200~230V,50/60Hz2)
400V계열:380~460V,50/60Hz
U,V,W 인버터출력 3상유도전동기의케이블을연결함
G 접지 인버터프레임접지용단자
B1,B2 제동저항접속 제동저항을연결함
P1,P2 DC리엑터및제동유짓접속 DC리엑터,제동유닛및DC링크Common접속단자
P DC링크(+)단자 DC링크Common접속단자
N DC링크(-)단자 제동유닛및DC링크Common접속단자

- 제어 회로 단자
구분 표기 명칭 설명
접점입력 FX 정방향회전지령 CM단자와연결시ON
RX 역방향회전지령 FX,RX가동시에ON/OFF이면정지
BX 비상정지 CM단자와연결시ON되며,FREERUN정지와감속정지가있음.고장신호를출력하지는않음.
RST 고장상태해제 고장원인을제거한후ON하면고장상태해제됨.
P1 다기능입력단자 다음29가지의기능중선택하여사용.(다단속속도선택1/2/3,조그운전,MOPUp/Down/Save/Clear,AnalogHold,MainDrive,제2기능,가감속시간선택,3Wire운전,외부이상신호B접점,정전방지기능,역전방지기능,ProcessPIDisable,Timer입력,소프트스타트취소,ASRPIGain절체,ASRP/PI절체,초기여자지령,속도/토크제어선택,토크리미트사용유무,토크바이어스유무,DC-Brake,EnergySave)-표준형:P1~P7-확장형:P1~P7
P2
P3
P4
P5
P6
P7
CM COMMON 각접점입력과CM간연결시ON
아날로그
입력		 VREF 아날로그설정용전원 가변저항을이용하는경우의기준전압(+10V):10kΩ
AI1 전압및전류입력 -다기능아날로그입력용전압입력(-10~10V)및전류입력선택사용-다음8가지의기능중선택하여사용함.(속도`지령,토크지령,자속지령,토크바이어스,토크리미트,ProcessPI제어기지령,ProcessPI제어기궤환값,Draw지령)-전압입력시점퍼설정(표준형)→JP2(AI1),JP3(AI2)을오픈-전류입력시점퍼설정(표준형)→JP2(AI1),JP3(AI2)을단락(Short)-전압입력시점퍼설정(확장형)→JP2(AI1),JP3(AI1),JP4(AI3),JP5(AI4),JP6(AI5)을오픈(Open)-전류입력시점퍼설정(확장형)→JP2(AI1),JP3(AI2),JP4(AI3),JP5(AI4),JP6(AI5)을단락(Short)
AI2
AI2 전압및전류입력 -표준형:전압및모터NTC선택사용-확장형:전압및전류입력-점퍼설정(표준형)→JP1(AI3)오픈(Open):전압입력 →JP1(AI3)단락(Shopt):전류입력-전압입력시점퍼설정(확장형)→JP4(AI3)오픈(Open)-전류입력시점퍼설정(확장형)→JP4(AI3)단락(Short)
AI4~AI5 전압및전류입력 -확장형일경우에만사용가능-전압입력시점퍼설정(확장형)→JP5(AI4),JP6(AI5)오픈(Open)-전류입력시점퍼설정(확장형)→JP5(AI4),JP6(AI5)단락(Short)
AI6 전압및모터NTC입력 -확장형일경우에만사용가능-전압및모터NTC선택사용-점퍼설정(확장형) →JP1(AI6)오픈(Open):전압입력 →JP1(AI6)단락(Short):모터NTC입력
5G COMMON -아날로그입력용COMMON단자
P5 엔코더전원 -+5V
5G -0V
엔코더입력 A+ 엔코더A상신호 -라인드라이브형엔코더의A,B상신호-라인드라이브형엔코더를사용하는경우에는I/OPCBJP4의"P5"핀을단락시키고,JP5의스위치를“LD”방향으로내려서사용.
A-
B+ 엔코더B상신호
B-
P15 엔코더용전원 +15V
5G 0V
PA 엔코더A상신호 Complementary및오픈콜렉터형엔코더의A,B상신호
PB 엔코더B상신호 I/OPCBJP4의"P5"핀을단락시키고,JP5의스위치를"OC"방향으로올려서사용.
아날로그
출력		 AO1 아날로그출력1 0V~+10V출력12가지중선택(모터속도,속도지령1~2,토크지령1~2,토크분전류,자속지령,자속분전류,인버터출력전류,인버터출력전압,모터온도,DC전압)
AO2 아날로그출력2
AO3 아날로그출력3
5G COMMON 아날로그출력용COMMON단자
오픈콜렉터출력 OC1 다기능출력단자 -다음14가지기능중선택하여사용함.영속도검출,속도검출(극성유효),속도검출(극성무효),속도도달,속도일치,임의토크검출,토크리미트상황,전동기과열신호,인버터과열신호,저전압상황,인버터운전신호,인버터회생신호,인버터운전가능,Timer출력.-표준형I/O:OC1,OC2,OC3가없음.
OC2
OC3
EG
접점출력 1A 보조릴레이접점1(A접점)
1B
2A 보조릴레이접점2(A접점)
2B
30A 고장신호A접점 고장상황발생시출력됨.
30B 고장신호B접점 비상정지시는출력하지않음.
30C COMMON 접점출력A,B용COMMON

* 로더 사용법
구분 표시 기능명칭 설명
키 MODE 모드키 그룹간이동하는데사용합니다.그룹내의코드에서상위코드로이동할때도사용합니다.
PROG 프로그램키 파라미터의설정값을변경하고자할때사용합니다.
ENT 엔터키 변경한설정값을저장할때사용합니다.
▲(UP) 업키 코드를이동하거나파라미터값을증가시킬때사용합니다.
▼(DOWN) 다운키 코드를이동하거나파라미터값을감소시킬때사용합니다.
SHIFT/ESC 시프트/ESC키 설정모드인경우시프트키로동작합니다.
REV 역방향키 역방향운전지령키입니다.
STOP/RESET 정지/리셋키 운전중인경우정지지령키입니다.고장시고장해제키입니다.
FWD 정방향키 정방향운전지령키입니다.
LED (REV) 역방향표시 역방향운전중일때점등합니다.가감속중인경우점멸하며정속중인경우점등합니다.
(STOP/RESET) 정지/고장표시 정지중인경우점등합니다.고장중인경우점멸합니다.
(FWD) 정방향표시 정방향운전중일때점등합니다.가감속중인경우점멸하여정속중인경우점등합니다.
- ED는 100초를 기준으로 함.
- 저항용량은 자냉을 기준으로 함



* 철강전용iV5
- 기본 규격

- 명판스펙

* 철강전용iV5(2nd)
- 기본 규격
LSLV[][][][]iV5P1-4[][] 주1) 055 075 110 150 185 220
최대 적용 전동기 주1) [HP] 7.5 10 15 20 25 30
[kW] 5.5 7.5 11 15 18.5 22
출격 정격 용량[kVA] 주2) 9.1 12.2 18.3 22.9 29.7 34.3
정격 전류[A] 12 16 24 30 39 45
출력 속도 0 ~ 3600(rpm)
출력 전압 0 ~ 380(480V 주3))
입력 정격 전압 DC 540 ~ 680 V (+10%) 주4)
인버터 중량[kg (lbs)] 7.7
(16.9)		 7.7
(16.9)		 13.7
(30.2)		 13.7
(30.2)		 20.3
(44.7)		 20.3
(44.7)

주1) iV5P1인버터 명판 형명 표시 형식입니다.
주2) 적용 모터는 4극 표준 모터, 440V 기준을 적용한 것입니다.
주3) 최대 출력 전압은 전원 전압 이상으로 올라가지 않습니다.
주4) 입력 전압이 680VDC이상부터는 정격 전류를 10% Derating하여 사용하여 주십시오.

- 명판 스펙


- 공통규격
항목 규격
회로 방식 IGBT를 사용한 전압형 인버터
제어 제어 방식 속도 센서 부착형 벡터 제어 방식
속도 제어 정도 아날로그 설정: 최고 속도(1800 rpm)의 ± 0.1%(25 ± 10℃)
디지털 설정: 최고 속도(1800rpm)의 ± 0.1%(0 ~ 40℃)
속도 설정 분해능 아날로그 설정: 최고 속도의 ± 0.1% / 디지털 설정: 0.1 rpm
속도 제어 응답 속도 50Hz
과부하 내량 연속 : 150% / 1분
가감속 시간 설정 0.00 ~ 600.0(초)
조합 4가지 가감속 시간 선택 가능
패턴 Linear, S-Curve
입력 속도 설정 ● 로더에 의한 디지털 설정
● 아날로그 입력에 의한 설정 		● 접점 입력에 의한 다단속 설정
● 통신옵션에 의한 설정
아날로그 입력 ● 3 채널(AI1, AI2, AI3)
● -10 → 10V, 10 → -10V, 0 → 10V, 10 → 0V, 0 → 20mA, 20 → 0mA
● 전동기 NTC(선택 가능: AI3만 해당)
● 다기능 아날로그 입력 10가지 기능 중 선택 가능
● AI3: 전동기 NTC 사용은 하이젠 전동기일 경우 사용 가능
접점 입력 ● FX, RX, BX, RST, P1, P2, P3, P4, P5, P6, P7
● 다기능 입력 단자(P1 ~ P7)는 26가지 기능 중 선택 가능
출력 아날로그 출력 ● 2 채널(AO1, AO2)
● -10V → 10V, 10 → -10V, 0 → 10V, 10 → 0V 출력
● 다기능 아날로그 출력 33가지 기능 중 선택 가능
접점 출력 ● 다기능 접점 출력: 4 채널(1A-1C, 2A-2C, 3A-3C, 4A-4C)
● 고장 접점 출력: 1 채널(30A-30C, 30B-30C)
보호 기능(트립) IGBT 단락, Fuse 소손, 지락전류 보호, 과전류 보호, 과전압 보호, 엔코더 에러, 인버터 과열, 전자써멀, 과부하 트립, H/W 이상, 외부고장 B, 출력 결상, 인버터 과부하, 전동기 과열, 인버터 NTC Thermister 단선, 전동기 Thermister 이상, 전동기 과속도, Lv2 고장, 속도 편차 고장, 지락전류 보호, 브레이크 트립 등
보호 기능(경고) 인버터과열 경고, 모터 과열 경고, 과부하 경고

서랍형iV5




고성능 대용량 드라이브




* 특징
- 보호기능
과전류 보호, 과전압 보호, 저전압 보호, 드라이브 과열 보호, 과부화 보호, 영상전류 보호, 운전 이상 보호 등

- 강력한 토크제어
급격한 부하변동에도 신속한 토크 응답(저속에서 고 토크 발휘)
가동 시 150% 토크 발휘
피드백 장치 없이 정확한 토크 제어
급격한 부하 변동에 대한 빠른 토크 응답
  • 역 감속 제어
  • 정지 토크 제어

- 동기 운전 제어

- 2배속 운전 제어

- 향상된 PID 제어
자체 PID기능을 내장하고 있어 별도의 PID 컨트롤러 없이 유광, 유압, 레벨등의 일정제어 수행

- 다양한 통신 프로그램
Profibus, Modbus, RS485/232C, CAN통신 지원
PC에서 드라이브 컨트롤(옵션)
   • 모니터링 기능
   • 통신 프로그램 제공(옵션)
   • Trip Trace
   • Free Function Block

- 향상된 트립 이력 저장 기능
드라이브 트립 직전 1초 동안의 전류, 전압, 주파수, 토크 등의 고장정보를 저장

- Flying Start 기능
회전중인 부하의 재 가동 및 순간정전 후 재 가동에 효과적

- 오토튜닝
간단한 조작으로 모터 정수를 자동으로 측정하여 최적의 제어 성능 구현(센서리스 벡터 제어, 센서드 벡터 제어)

- 설치환경
200/400V class

- 제어방식
V/F 주파수 제어, 센서리스 V/F 속도 제어(옵션), 센서리스 벡터 속도 제어, 센서리스 벡터 토크 제어, 센서드 벡터 속도 제어, 센서드 벡터 토크 제어

- CE 인증획득

- 3-Phase 200V급 (90~110kW)
LSLVㅁㅁㅁㅁiH7-2ㅁㅁㅁㅁ 0900 0110
작동 전동기 정부하 [kW] 90 110
출력정격 정격용량 [kVA] 129 159
정격전류 [A] 325 400
출력주파수 [Hz] V/F, 센서리스 벡터제어 - 0~300Hz/3000Hz(옵션) 센서드 벡터제어 - 0~120Hz
출력전압 [V] 3-phase 200~230V의 95%
입력정격 사용전압 [V] 3-phase 200~230V(±10%)
입력주파수 [Hz] 50/60Hz(±10%)
정격전류 [A] 309 380
드라이브 중량 [kg] 91 160

- 3-Phase 400V급 (400~800kW)
LSLVㅁㅁㅁㅁiH7-2ㅁㅁㅁㅁ 0400 0500 0710 0800
작동 전동기 정부하 [kW] 400 500 710 800
출력정격 정격용량 [kVA] 500 611 868 978
정격전류 [A] 759 929 1319 1486
출력주파수 [Hz] V/F, 센서리스 벡터제어 - 0~300Hz/3000Hz(옵션) 센서드 벡터제어 - 0~120Hz
출력전압 [V] 3-phase 380~480V의 95%
입력정격 사용전압 [V] 3-phase 380~480V(±10%)
입력주파수 [Hz] 50/60Hz(±10%)
정격전류 [A] 721 883 1253 1412
드라이브 중량 [kg] 352 375 553 553
