작지만 강한 초소형 인버터

LS산전의 iE5 인버터는 소용량 모터제어의 최적 솔루션을 제공하는초소형 인버터 입니다.
손쉬운 조작과 합리적인 가격, 사이즈는 작지만 강력한 성능을 제공합니다.




* 특징
  • 대폭 작아진 초소형 사이즈
    기존제품 대비 최대 15%(취부면적 기준) 축소된 초소형 사이즈를 실현하였습니다.
  • 간편해진 조작 및 운전방법
    총 6개의 Key와 볼륨 저항 방식을 채택하여 조작을 간단하고 편리하게 할 수 있으며,
    총 파라미터를 100개 이내로 하여 운전의 편리성을 높였습니다.
  • PID제어
    Plant 또는 Process(상태유량, 온도, 압력 등)를 제어하기 위한 인버터의 속도제어 기능으로,
    설정값과 센서에서 측정된 검출 신호값을 비교하여 비례, 적분 동작을 통해 제어 합니다.
  • PNP, NPN 듀얼 컨트롤 Signal
    iE5는 PNP, NPN의 두가지 소신호 전원을 제공합니다. 외부 컨트롤러의 Signal 종류에 관계없이 +24V를
    사용할 수 있어 입출력 신호방식 선택의 폭이 넓어졌습니다.
  • Modbus 통신 인터페이스 (옵션)
    Modbus-RTU 통신기능(옵션) 사용으로 PLC 및 기타 Controller에 의한 원격제어가 가능합니다.

* 규격
- 입력 및 출력 정격
SV □ □ □ iE5 - □ 001-1 002-1 004-1 001-2 002-2 004-2
적용모터 [HP] 1/8 1/4 1/2 1/8 1/4 1/2
[kW] 0.1 0.2 0.4 0.1 0.2 0.4
출력정격 정격용량[kVA] 0.3 0.6 0.95 0.3 0.6 1.14
정격전류[A] 0.8 1.4 2.5 0.8 1.6 3.0
출력주파수[Hz] 0 ~ 200 [Hz]
출력전압(V) 3상 200 ~ 230V
입력정격 사용전압[V] 1상200~230VAC(±10%) 3상200~230VAC(±10%)
입력주파수[Hz] 50 ~ 60 [Hz] (± 5%)
정격전류[A] 2 3.5 5.5 1.2 2 3.5

제어방식 V/F 제어
주파수 설정 분해능 디지털 지령: 0.01Hz
아날로그 지령: 0.06Hz (최대 주파수: 60Hz)
주파수 정도 디지털 지령운전: 최대 출력주파수의 0.01%]
아날로그 지령운전: 최대 출력주파수의 0.1%
V/F 패턴 리니어, 2승 저감, 사용자 V/F
과부하 내량 150% 1분
토크 부스트 수동 토크 부스트, 자동 토크 부스트

주1) 적용모터는 4극 OTIS표준모터를 사용하는 경우의 최대적용 용량을 표시한 것입니다.
주2) 정격용량은 200V를 기준으로 한 것입니다.
주3) 최대 출력전압은 전원전압 이상으로 올라가지 않습니다.출력전압은 전원전압 이하에서 임으로 설정할 수 있습니다.

* 규격
- 보호기능
트립 과전압, 저전압, 과전류, 지락 전류 검출, 인버터 과부하,과부하 트립, 인버터 과열, 컨덴서 과부하, 출력 결상,과부하 보호, 주파수 지령 상실, 하드웨어 이상
경보 스톨 방지
순시정전 15ms이하: 운전 계속 (정격 입력전압, 정격 출력 이내 일것) 15ms이상: 자동 재시동 운전 가능

- 운전
운전방식 로더 / 단자대 / 통신운전(옵션) 중 선택
주파수 설정 아날로그방식 : 0~10[V], 0~20[mA], 로더 볼륨디지털 방식 : 로더
운전기능 PI제어, 업-다운 운전, 3-와이어 운전
입력 다기능단자
(5점)P1, P2,
P3P4, P5		 기능: 정방향 운전, 역방향 운전, 비상정지, 고장시 해제, 조그운전, 다단속 주파수-상,하,정지 중 직류제동, 주파수 증가, 주파수 감소, 3 와이어 운전, 외부트립 A,B, PI 운전중 일반 운전으로 변경, 아날로그 지령 주파수 고정, 가감속 중지 중 선택, Up/Down 저장 주파수 지우기
다기능릴레이 단자 고장출력 및 인버터운전상태 출력 (N.O., N.C.) AC250V 0.3A 이하,DC30V 1A 이하
아날로그 출력 0~10 Vdc (10mA이하) : 주파수, 전류, 전압, 직류전압 중 선택 가능

- 구조 및 사용환경
냉각방식 자연 냉각
보호구조 개방형 (IP 20)
주위온도 -10℃ ~ 40℃
보존온도 -20℃ ~ 65℃
주위습도 상대습도 90% RH 이하 (이슬맺힘 현상 없을 것)
고도, 진동 1,000m이하, 5.9m/sec2(0.6G) 이하
주위환경 실내에 부식성 가스, 인화성 가스, 오일 미스트, 먼지 등이 없을것

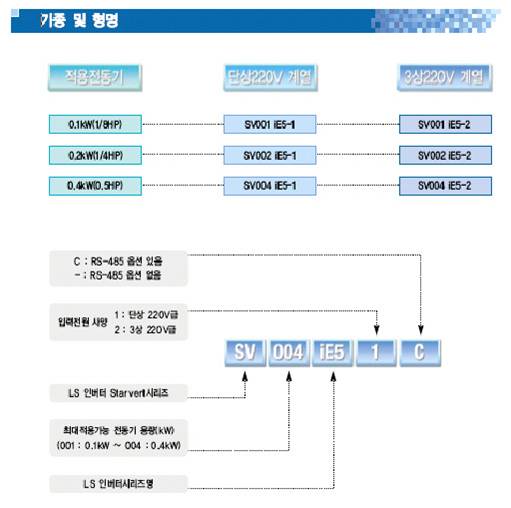

* 형명

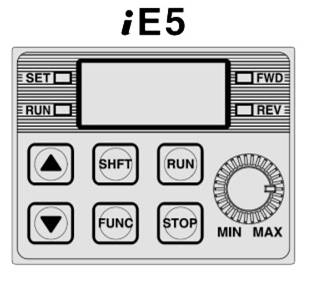

* 로더 사용법

구분 표시 기능 명칭 기능 설명
LED FWD 정방향 표시 정방향 운전 중일 때 점등합니다.
REV 역방향 표시 역방향 운전 중일 때 점등합니다.
SET 설정중 표시 파라미터 설정중에 점등합니다.
RUN 운전중 표시 가·감속중인 경우 점멸하여 정속인 경우 점등합니다.
KEY ▲ 업키 코드를 이동하거나 파라미터 설정값을 증가시킬 때 사용합니다.
▼ 다운키 코드를 이동하거나 파라미터 설정값을 증가시킬 때 사용합니다.
RUN 운전키 인버터를 운전시킬때 사용합니다.
STOP 정지 / 리셋키 운전중인 겨우 정지 지령키입니다. 고장시 고장해제 키입니다.
FUNC 기능키 파라미터의 설정값을 변경/저장할 때 사용합니다.
SHFT 시프트키 그룹간의 이동이나 파라미터 설정시, 자리 수를 좌측으로 이동시 사용합니다.
볼륨저항 운전 주파수를 변경하고자 할 때 사용합니다.
NPN / PNP 선택스위치 NPN, PNP 모드로 전환 할 때 사용합니다.
전류 / 전압 선택스위치 전류 / 전압 선택스위치
