◎ 경제적이면서 다양한 네트워크 구축

특징
- 타 PLC 및 제어장치와 통신 가능
- ODVA 규격에 준거 (멤버)
- 125, 250, 500kbps의 다양한 통신 속도
- 멀티드롭 및 T분기 접속 가능
- 최대 500m 까지 통신 가능
- 고속링크 파라미터를 이용한 통신
- 1개의 CPU모듈에 8대의 마스터 모듈을 장착하여 다점제어 및 라인 증설이 용이
- 컨피그레이션용 프로그램제공 (Sycon)



* 성능규격
항목 규격

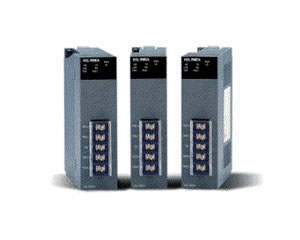

XGL-RMEA
통신속도 1Mbps
엔코딩 방식 Manchester Blphase-L
전송거리 (세그먼트당) 최대 750m
전송거리 (리피터 사용시) 최대 750m * (6개 리피터+1) = 5.25km
전송 선로 트위스트 페어 실드 케이블
최대 접속 국수 마스터+슬레이브=64국
(마스터는 반드시 한 개의 모듈만 설정)
최대 프로토콜 크기 256 바이트
통신권 액세스 방식 Circulated Token Passing
프레임 에러 체크 CRC 16 체크
최대 장착 수량 12대
모듈 장착 위치 기본베이스 또는 증설베이스
소비전류 (mA) 410
중량(kg) 0.12
