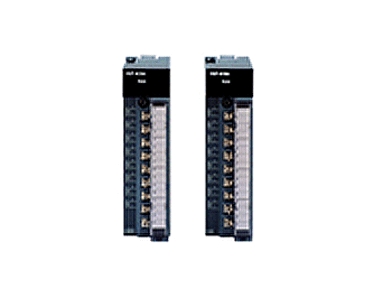

XGT 아날로그 입력모듈
◎ 사용자 프로그래밍의 혁명 XGT 특수기능모듈
특징
- 고속변환 처리
- 고정밀도
- XG5000을 이용한 특수모듈 파라미터 설정 및 모니터링
- 4가지 형태의 디지털 출력 데이터 포맷을 지원
| |
| |
| |
| * 성능 및 규격 |
| 항목 |
XGF-AV8A(전압 입력형) |
XGF-AC8A(전류 입력형) |
|
|
| 입력채널수 |
8채널 |
. |
. |
| 아날로그 입력범위 |
DC 1~5V, 0~5V |
DC 4~20mA |
. |
. |
| DC 0~10V, -10~10V |
DC 0~20mA |
. |
. |
| 입력범위 선택은 프로그램 또는 소프트웨어 패키지에서 설정(채널별 설정 가능) |
. |
. |
| 디지털 출력범위 |
|
. |
. |
| 전압형 |
아날로그입력 |
1~5V |
0~5V |
0~10V |
-10~10V |
| 디지털출력 |
Unsigned Value |
0~16,000 |
| Signed Value |
-8000~8,000 |
| Precise Value |
1,000~5,000 |
0~5,000 |
0~10,000 |
-10,000~10,000 |
| Percentile Value |
0~10,000 |
| 전류형 |
아날로그 입력 |
4~20mA |
0~20mA |
| 디지털출력 |
Unsigned Value |
0~16,000 |
| Signed Value |
-8,000~8,000 |
| Precise Value |
4,000~20,000 |
0~20,000 |
| Percentile Value |
0~10,000 |
| 출력형태 선택은 프로그램 또는 소프트웨어 패키지에서 설정 (채널별 설정 가능) |
| 최대 분해능 |
1/16,000(각 입력 범위에 대하여) |
. |
. |
| 1~5V |
0.250mV |
4~20mA |
1.0μA |
. |
. |
| 0~5V |
0.3125mV |
. |
. |
| 0~10V |
0.625mV |
0~20mA |
1.25μA |
. |
. |
| ±10V |
1.250mV |
. |
. |
| 정밀도 |
±0.2%이하 (주위온도25℃), ±0.3%이하 (동작온도범위) |
. |
. |
| 변환속도 |
250㎲/채널 |
. |
. |
| 절대 최대입력 |
±15V |
±30mA |
. |
. |
| 절연방식 |
입력단자와 PLC전원간 Photo-Coupler 절연 (채널간 비절연) |
. |
. |
| 접속단자 |
18점 단자대 |
. |
. |
| 입출력 점유점수 |
고정식인 경우 (기본 파라미터에서 설정): 64점 할당 |
. |
. |
| 가변식인 경우 (기본 파라미터에서 해제): 16점 할당 |
. |
. |
| 소비전류 |
DC 5V : 420mA |
DC 5V : 420mA |
. |
. |
| 중량 |
140g |
140g |
. |
. | |
| |
| 항목 |
XGF-AD16A |
XGF-AD8A |
| 입력채널수 |
16채널 |
8채널 |
| 아날로그 입력 |
전압입력 |
DC 1~5V, 0~5V, DC 0~10V, DC -10~10V (입력저항: 1㏁) |
| 전류입력 |
DC 4~20mA, DC 0~20mA (입력저항: 250Ω) |
| 전압/전류선택 |
딥 스위치 설정 |
| 범위선택 |
XG5000 I/O 파라미터 또는 PLC 프로그램에서 선택 (채널별) |
| 디지털출력 |
입력종류 |
전압입력 |
전류입력 |
| DC 1~5V |
DC 0~5V |
DC 0~10V |
DC -10~10V |
DC 4~20mA |
DC 0~20mA |
| 부호없는 십진수 |
0~16,000 |
| 부호있는 십진수 |
-8,000~8,000 |
| 백분위값 |
0~10,000 |
| 정규값 |
1,000~5,000 |
0~5,000 |
0~10,000 |
-10,000~10,000 |
4,000~20,000 |
0~20,000 |
| 분해능(1/16,000) |
0.2500mV |
0.3215mV |
0.6250mV |
1.250mV |
1.00㎂ |
1.25㎂ |
| 범위선택 |
XG5000 I/O 파라미터 또는 PLC 프로그램에서 선택 (채널별) |
| 정밀도 |
±0.2%이내 (주위온도25℃), ±0.3%이내 (동작온도범위) |
| 절대 최대입력 |
전압 : ±15V, 전류 : ±30mA |
| 최대 변환속도 |
500㎲/채널 |
250㎲/채널 |
| 절연방식 |
입력단자와 PLC전원간 Photo-Coupler 절연, 채널간 비절연 |
| 접속단자 |
32점 단자대 |
18점 단자대 |
| 입출력 점유점수(XGK) |
고정식: 64점, 가변식: 16점 |
| 소비전류 |
DC 5V: 330mA |
DC 5V : 420mA |
| 중량(g) |
140 | |
| |
| - 성능규격 (XGT 아날로그 입력모듈 - 절연형) |
| 항목 |
XGF-AD4S |
| 입력채널수 |
4채널 |
| 아날로그 입력 |
전압입력 |
DC 1~5V, DC 0~5V, DC 0~10V, DC -10~10V (입력저항: 1㏁) |
| 전류입력 |
DC 4~20mA, DC 0~20mA (입력저항: 250Ω) |
| 전압/전류선택 |
배선 방법에 따라 전류입력과 전압입력으로 선택 |
- |
| 범위선택 |
XG5000 I/O 파라미터 또는 PLC 프로그램에서 선택 (채널별) |
| 디지털출력 |
입력종류 |
전압입력 |
전류입력 |
| DC 1~5V |
DC 0~5V |
DC 0~10V |
DC -10~10V |
DC 4~20mA |
DC 0~20mA |
| 부호있는 십진수 |
-32,000~32,000 |
| 백분위값 |
0~10,000 |
| 정규값 |
1,000~5,000 |
0~5,000 |
0~10,000 |
-10,000~ |
4,000~ |
0~20,000 |
| 10,000 |
20,000 |
| 최대 분해능 |
아날로그 입력범위 |
분해능(1/64000) |
아날로그 입력 범위 |
분해능 (1/64000) |
| 1 ~ 5 V |
62.5 ㎶ |
4~20 mA |
250 nA |
| 0 ~ 5 V |
78.1 ㎶ |
| 0 ~ 10 V |
156.3 ㎶ |
0~20 mA |
312.5 nA |
| -10 ~ 10 V |
312.5 ㎶ |
| 범위선택 |
XG5000 I/O 파라미터 또는 PLC 프로그램에서 선택 (채널별) |
| 정밀도 |
기준정밀도: ±0.05%이내 (상온 25℃), 온도계수: ±40ppm/℃ |
| 절대 최대입력 |
±15V |
±30mA |
| 최대 변환속도 |
10ms/4채널 |
| 절연규격 |
구분 |
절연방식 |
절연 내전압 |
절연 저항 |
| 채널간 |
트랜스포머 절연 |
500VAC, 50/60Hz, 1분누설전류: 10mA이하 |
10㏁ |
| 입력단자-PLC전원 |
포토 커플러 절연 |
| 접속단자 |
18점 단자대 |
| 입출력 점유점수(XGK) |
고정식: 64점, 가변식: 16점 |
| 소비전류 |
DC 5V : 610mA |
| 중량(g) |
140 | |
| |
| - 성능규격 (XGT 2선 입력형 아날로그 입력모듈) |
| 항목 |
XGF-AW4S |
| 입력채널수 |
4채널 |
| 아날로그 입력범위 |
DC 1~5V (입력저항: 1㏁) |
DC 4~20mA (입력저항: 250Ω) |
| 디지털출력 |
부호있는 십진수 |
-32,000~32,000 |
-32,000~32,000 |
| 백분위값 |
1,000~5,000 |
4,000~20,000 |
| 정규값 |
0~10,000 |
0~10,000 |
| 분해능(1/64,000) |
62.5 ㎶ |
0.25 ㎂ |
| 범위선택 |
XG5000 I/O 파라미터 또는 PLC 프로그램에서 선택 (채널별) |
| 정밀도 |
기준정밀도: ±0.05%이내(주위온도25℃), 온도계수: ±70ppm/℃(0.007%/℃) |
| 절대 최대입력 |
±6V |
±30mA |
| 최대 변환속도 |
10 ms/4채널 |
| 절연규격 |
구분 |
절연방식 |
절연 내전압 |
절연 저항 |
| 채널간 |
트랜스포머 절연 |
500VAC, 50/60Hz, 1분누설전류: 10mA이하 |
500VDC, 10㏁이상 |
| 입력단자와PLC전원간 |
포토 커플러 절연 |
| 접속단자 |
18점 단자대 |
| 입출력 점유점수(XGK) |
고정식: 64점, 가변식: 16점 |
| 소비전류 |
내부(DC5V) |
180mA |
| 외부(DC24V) |
480mA |
| 중량(g) |
145 | | |
