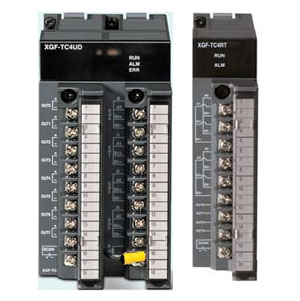

XGT 온도제어모듈

◎ 특징 (XGT 온도제어모듈: XGF-TC4UD)
- 유니버셜 입력, 출력
. 입력: 열전대, 측온저항체, 전압, 전류
. 출력: 전류, 트랜지스터
- 컨피규레이션 툴 XG-TCON을 통한 파라미터 설정
- 3가지 제어 형태 제공: PID제어, Cascade제어, On/Off 제어
- 단선 검출, 오토 튜닝 기능
- 다양한 입력 연산기능: 바이어스, 필터, 제곱근 추출

◎ 특징 (XGF-TC4RT)
- 3가지 측온저항체 입력: Pt100, JPt100, Pt1000
- 2가지 제어형태 제공: PID제어, On/Off 제어


* 성능규격
구분 XGF-TC4UD XGF-TC4RT
제어루프 4루프
입력종류 및
입력범위		 열전대 K -200 ~ 1300℃ -
0 ~ 500℃
J -200 ~ 1200℃
0 ~ 500℃
E -200 ~ 1000℃
T -200 ~ 400℃
B 400 ~ 1800℃
R 0 ~ 1700℃
S 0 ~ 1700℃
N -200 ~ 1300℃
C(W5Re/W26Re) 0 ~ 2300℃
PLⅢ 0 ~ 1300℃
L -200 ~ 900℃
U -200 ~ 600℃
측온저항제 Pt100 -200 ~ 850℃ -200 ~ 850℃
JPt100 -200 ~ 600℃ -200 ~ 600℃
Pt1000 -200 ~ 800℃ -200 ~ 800℃
전압 DC mV 0 ~ 10mV -
0 ~ 100mV
DC V 0 ~ 1V -
1 ~ 5V
0 ~ 5V
0 ~ 10V
-5V ~ 5V
10V ~ 10V
전류 DC mA 4 ~ 20mA -
0 ~ 20mA
입력정밀도 입력종류별 정밀도상세표
(열전대 12종, 측온저항체 3종, 전압8종, 전류2종)		 ±0.2% 이하(25℃, 상온)
온도계수: ±60ppm/℃(0.006%/℃)
기준접점 보상
(열전대 입력)		 보상방식 RJC센서에 의한 자동보상 -
보상오차 ±0.2℃ -
디지털출력 온도 표시 0.1℃/1℃ (설정에 의한 선택) 0.1℃
Linear 표시 0~1000 (소수점 위치변경 가능)
스케일 표시
(사용자 설정)		 전압/전류 입력전용
표시 범위 : -3,000~3,000
설정 범위 : 0~30,000
제어주기 200ms / 모듈 400ms / 4루프
제어방법 PID 제어, ON/OFF 제어 PID 제어, ON/OFF 제어
제어파라미터 목표값(SV) 입력종류에 따른 범위 내 설정(온도 단위설정)
비례게인 0: ON/OFF 제어, 단장형
실수 범위 내 설정(REAL)		 설정범위 : 0.000 ~ 10000.000
단, 0.000으로 설정 시 On/Off 제어모드로 설정됨
적분시간 0: ON/OFF 제어, 단장형
실수 범위 내 설정(REAL)		 설정범위 : 0.000 ~ 10000.000
단, 0.000으로 설정 시 적분 제어는 제외됨
미분시간 0: ON/OFF 제어, 단장형
실수 범위 내 설정(REAL)		 설정범위 : 0.000 ~ 10000.000
단, 0.000으로 설정 시 미분 제어는 제외됨
