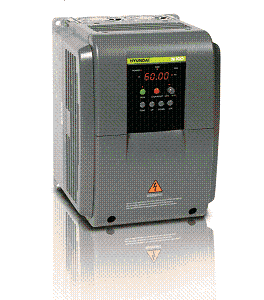

N100-소형벡터
 글쓴이 : 델타테크
조회 : 2,074

.제품특징
센서리스 벡터 제어 기능 향상
· 저속에서 모터속도 변동 없는 부드러운 운전 및 부하 변동에 영향 없는 고정도 운전 실현
· 0.5Hz에서 200% 이상의 높은 토오크 발휘
오토튜닝 기능 강화
· 모터정수를 자동으로 측정하는 기능으로 토크 특성 저하 및 부하에 따른 속도 변동없는 최적의 모터 제어 능력 실현
· 표준 모터 이외의 모터 운전시에도 사용자가 모터 정수를 측정해야 하는 불편없이 고정도 운전 실현
PID 기능 강화
· 유량,온도,압력등을 제어하기 위한 인버터 속도 제어 프로그램 강화
· 뛰어난 속도 응답성에 의한 고속의 속도 제어를 통한 정밀 제어 기기에 적용
컴팩트한 사이즈로 설치가 간단
· 높이를 130mm로 통일하여 상하공간의 비효율 제거
· 냉각팬을 원터치로 간편하게 교체 가능
전류억제기능 추가로 Tripless 운전 실현
· 순간 충격부하 및 과도부하에 안정된 운전이 가능한 과전류 레벨 조정 기능 추가
· 신속한 속도 회복 특성 강화로 부하 급변시 일정 속도 유지 발휘
RS485통신을 이용한 MMI 기능 추가
· Modbus 프로토콜을 이용한 RS485 통신 표준 내장으로 다양한 FA 시스템에 Flexible한 적용 및 상위 시스템에서 원격 운전 및 운전상태 모니터링이 용이
· 전용 MMI 프로그램을 이용한 원격 모터 제어 운전 실현
PNP/NPN타입의 신호방식 선택 기능 추가
· PNP/NPN타입의 신호방식을 모두 지원하여 신호방식 선택의 폭을 더욱 넓혀 PLC접속 등이 더욱 편리
해외 인증 규격 획득
· EMC 필터(옵션) 장착을 통한 EN 규격 준수
· CE, UL/cUL 규격 획득( ~3.7kW)
사용자 편리을 위한 다양한 Option품 개발
· Digital Operator(운전 및 상태 표시)
· Remote Operator (제어 및 Copy기능)
· EN규격에 따른 EMI/EMC필터


제품사양

   * 200V CLASS

모델명
N100-004SF
N100-007SF
N100-015SF
N100-004LF
N100-007LF
N100-015LF
N100-022LF
N100-037LF
N100-055LF
N100-075LF
출력
모타용량(kW)
0.4
0.75
1.5
0.4
0.75
1.5
2.2
3.7
5.5
7.5
정격전류(A)
3.0
5.0
7.0
3.0
5.0
7.0
11.0
17.0
24.0
32.0
정격용량(KVA)
1.1
1.9
3.0
1.1
1.9
3.0
4.2
6.1
9.1
12.2
출력전압(V)
3상 200~230V(수전전압에 비례)
최대출력주파수(Hz)
400Hz
입력전원
단상, 200~230VAC, 50/60Hz 3상, 200~230VAC, 50/60Hz
보호구조
IP20
냉각방식
자냉식
강제
풍냉
자냉식
강제풍냉
제어
특성
PWM방식
공간벡터 변조 PWM 방식
제어방식
V/f 제어, 센서리스 벡터 제어
출력주파
수 범위
0.01~400Hz
주파수설정분해능
아날로그
최대설정주파수/500 (DC5V 입력시), 최대설정주파수/1000
(DC10V,4~20mA 입력시)
디지털
0.01Hz (100Hz 미만), 0.1Hz (100Hz 이상)
주파수정도
아날로그
최대출력주파수 0.1% 이내
디지털
최대출력주파수의 0.01% 이내
전압/주파수특성
기저주파수 0Hz~400Hz 임의 설정, 정 토크 및 저감 토크 패턴 선택가능
과부하
내량
정격전류의 150%, 1분간
기동토크
200% 이상 (0.5Hz 시)
토오크
부스터
수동 토오크 부스트 0~50% 설정 가능
가감속
시간 설정
0.1~3000초 설정가능
가감속
패턴
직선, S자, U자 선택가능
제동
토크
회생
150%(방전저항 취부시)
직류제동
동작주파수(0~120Hz), 동작시간(0~10초), 동작전압(0~50%)
전류 스톨방지 동작레벨
동작 전류 레벨(0~200% 가변)설정가능
전압 스톨방지 동작레벨
동작 레벨 고정
입력
신호
주파수
설정
아날로그
0~5VDC, 0~10VDC, 4~20mA, 외부가변저항(1~2㏀, 1W), 본체 볼륨 저항
디지털
조작 판넬
기동
신호
정/역 운전 개별
이상
리셋
보호 동작시 보호상태 해제
다단속도 선택
최대 16속 설정가능(각 속도 0~400Hz의 범위에서 설정가능)
제2기능 선택
가감속 시간, 기저주파수, 최고주파수, 다단속주파수, 토크 부스트, 전자써멀, 제어방식, 모터정수
출력
정지
인버터 출력(전압/주파수)의 순간 차단기능
전류 입력 선택
주파수 설정 전류신호 입력선택
외부Trip접점 입력
외부단자에서 인버터 패턴을 정지시킬 때 접점 입력
외부 써멀 입력
외부에 설정된 써멀에서 인버터 패턴을 정지시킬 때 써멀 접점 입력
운전모드 선택
조작 판넬 및 외부운전 변환 선택 가능
전압/
주파수
특성
V/f 제어 및 센서리스 벡터 제어 방식 선택 가능
운전기능
다단속 운전, 운전모드 선택, 직류 제동, 상하한 주파수설정, 주파수 점프운전, PID 제어가능, 정역 운전 방지 기능, RS485 링크운전
출력신호
운전
상태
인버터 운전중, 주파수 도달, 주파수 검출, 과부하 경보, PID 제어편차 과대신호, 고장
표시
계용
출력주파수, 출력전류, 출력전압
표시
기능




운전상태
출력주파수, 출력전류, 출력전압, 운전방향, PID 피드백, 터미널입력, 터미널출력, 주파수 변환치 모니터, 소비전력, 운전시간 누적,실운전 시간, DC 링크 전압
이상내용
고장내용, 고장 이력
LED 표시
전원인가(POWER), 운전중(RUN), PRG, 주파수(Hz), 출력전류(A), RUN단자, 볼륨단자
보호
경보기능
과전류 차단, 회생과전압 차단, 부족전압, 출력단락, 온도이상, 과부하 차단(전자 써멀), 지락 보호, 외부 Trip, 통신에러, USP에러, EEPROM에러
환경
사양
주위온도 / 보존온도
-10℃~40℃ (동결이 없을 것) / -20℃~60℃
주위습도 / 설치장소
90%RH이하 (이슬이 맺히지 않을 것) / 옥내 (부식성가스, 인화성가스, 기름방울, 먼지가 없을 것)
표고진동
표고 1000m 이하, 5.9㎨이하
해외규격
CE 인증, UL/cUL 인증 획득
인증예정


   * 400V CLASS

모델명
N100-004HF
N100-007HF
N100-015HF
N100-022HF
N100-037HF
N100-055HF
N100-075HF
출력
모타용량(kW)
0.4
0.75
1.5
2.2
3.7
5.5
7.5
정격전류(A)
1.8
3.4
4.8
7.2
9.2

12.0

16.0
정격용량(KVA)
1.1
1.9
3.0
4.2
6.1
9.1
12.2
출력전압(V)
3상 380~460V(수전전압에 비례)
최대출력주파수(Hz)
400Hz
입력전원
3상, 380~460VAC, 50/60Hz
보호구조
IP20
냉각방식
자냉식 강제풍냉
제어
특성
PWM 방식
공간벡터 변조 PWM 방식
제어방식
V/f 제어, 센서리스 벡터 제어
출력주파수 범위
0.01~400Hz
주파
수설
정분
해능
아날로그
최대설정주파수/500 (DC5V 입력시), 최대설정주파수/1000 (DC10V,4~20mA 입력시)
디지털
0.01Hz (100Hz 미만), 0.1Hz (100Hz 이상)
주파
수정도
아날로그
최대출력주파수 0.1% 이내
디지털
최대출력주파수의 0.01% 이내
전압/주파수특성
기저주파수 0Hz~400Hz 임의 설정, 정 토크 및 저감 토크 패턴 선택가능
과부하 내량
정격전류의 150%, 1분간
기동토크
200% 이상 (0.5Hz 시)
토오크
부스터
수동 토오크 부스트 0~50% 설정 가능
가감속
시간설정
0.1~3000초 설정가능
가감속 패턴
직선, S자, U자 선택가능
제동
토크
회생
100% (방전저항 취부시)
직류제동
동작주파수(0~10Hz), 동작시간(0~10초), 동작전압(0~50%)
전류 스톨방지 동작레벨
동작 전류 레벨(0~200% 가변)설정가능
전압 스톨방지 동작레벨
동작 레벨 고정
입력
신호
주파수
설정신호
아날로그
0~5VDC, 0~10VDC, 4~20mA, 외부가변저항(1~2㏀, 1W), 본체 볼륨 저항
디지털
조작 판넬
기동신호
정/역 운전 개별
이상리셋
보호 동작시 보호상태 해제
다단속도 선택
최대 16속 설정가능(각 속도 0~400Hz의 범위에서 설정가능)
제2기능 선택
가감속 시간, 기저주파수, 최고주파수, 다단속주파수, 토크 부스트, 전자써멀, 제어방식, 모터정수
출력정지
인버터 출력(전압/주파수)의 순간 차단기능
전류 입력 선택
주파수 설정 전류신호 입력선택
기동시 자기보호기능
기동신호의 자기 보호 선택
외부Trip접점 입력
외부단자에서 인버터 패턴을 정지시킬 때 접점 입력
외부 써멀 입력
외부에 설정된 써멀에서 인버터 패턴을 정지시킬 때 써멀 접점 입력
운전모드 선택
조작 판넬 및 외부운전 변환 선택 가능
전압/주파수 특성
V/f 제어 및 센서리스 벡터 제어 방식 선택 가능
운전기능
다단속 운전, 운전모드 선택, 직류 제동, 상하한 주파수설정, 주파수 점프운전, PID 제어가능,AVR, 2단가감속, 순간정전 재시동 운전, 전자 써멀, 소프트 록, 캐리어주파수조정, 오토튜닝 기능,정역 운전 방지 기능, RS485 링크운전
출력
신호
운전상태
인버터 운전중, 주파수 도달, 주파수 검출, 과부하 경보, PID 제어편차 과대신호, 고장
표시계용
출력주파수, 출력전류, 출력전압
표시
기능
조작
패널
표시
운전상태
출력주파수, 출력전류, 출력전압, 운전방향, PID 피드백, 터미널입력, 터미널출력,주파수 변환치 모니터, 소비전력, 운전시간 누적, 실운전 시간, DC 링크 전압
이상내용
고장내용, 고장 이력
LED표시
전원인가(POWER), 운전중(RUN), PRG, 주파수(Hz), 출력전류(A), RUN단자, 볼륨단자
보호
경보기능
과전류 차단, 회생과전압 차단, 부족전압, 출력단락, 온도이상, 과부하 차단(전자 써멀), 지락 보호,외부 Trip, 통신에러, USP에러, EEPROM에러
환경
사양
주위온도 / 보존온도
-10℃~40℃ (동결이 없을 것) / -20℃~60℃
주위습도 / 설치장소
90%RH이하 (이슬이 맺히지 않을 것) / 옥내 (부식성가스, 인화성가스, 기름방울, 먼지가 없을 것)
표고진동
표고 1000m 이하, 5.9㎨이하
해외규격
CE 인증, UL/cUL 인증획득
인증예정
