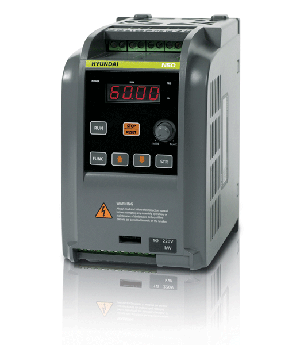

제품특징

단상 벡터 인버터로써 강력한 토오크 발휘
·	현대중공업 독자의 『신개발 벡터제어』채용에 의해 1Hz에서 200%의 최대 토오크를 실현
전류억제기능으로 Tripless 운전실현
·	전류억제기능으로 Tripless 운전실현
·	신속한 속도 회복 특성 강화로 부하 급변시 일정 속도 유지 발휘
·	순간전류 억제에 의한 중량물(운반기계 및 런닝머신, 세탁기)에 적용
다양한 운정방식 선택
·	RS485통신 운전 또는 아날로그 신호를 이용한 운전 선택이 가능
컴팩드한 사이즈로 설치 면적 최소화
·	기존 인버터에 비해 최대 78%로 설치면적 최소화
사용자 편리를 위한 다양한 Option품
·	Dop05: 경제형 리모트 오퍼레이터 운전지령 및 감시

제품사양

(1) 기본사양

모델명		N50-007SF	N50-015SF	N50-022SF
출력	모터적용용량(kW)	0.75	1.5	2.2
	정격출력용량(kVA)	1.9	3.0	4.2
	정격출력전류(A)	5.0	7.0	10.0
	정격출력전압(V)	3상, 200~230V
	최대출력주파수(Hz)	400Hz

(2) 상세사양 고장 내용, 고장 이력

입력	전압/주파수(V/Hz)				단상, 200~230Vac, 50/60Hz
	허용 변동율(%)				전압: ±10%/ 주파수: ±5%
제 어 특 성	PWM방식				공간벡터 PWM(Space Vector PWM)
	제어방식				V/F제어, 센서레스 벡터 제어
	출력주파수 범위				0.5~400Hz
	전압/주파수 특성				기저주파수 0~400Hz 임의 설정, 정토오크 및 저감토오크 패턴 선택 가능
	주파수 설정 분해능		아날로그		최대설정주파수÷500 (DC5V), 최대설정주파수÷1000 (DC10V, 4~20mA)
			디지털		0.01Hz (100Hz 미만), 0.1Hz (100Hz 이상)
	주파수정도		아날로그		최대출력주파수의 0.1% 이내
			디지털		최대출력주파수의 0.01% 이내
	과부하 내량				정격전류의 150%, 1분간
	기동토크				200% 이상 (1Hz)
	토오크 부스터				수동 토오크 부스트 0~50% 설정 가능
	가감속 시간 설정				0.1~3000초 선택 가능
	가감속 패턴				직선, S자, U자
	전류스톨 방지				전류스톨 방지기능 유/무 선택가능, 20~200% 동작전류 레벨 설정 가능
	전압스톨 방지				전압스톨 방지기능 유/무 선택가능, 동작전압 고정
	아날로그 주파수 설정				DC 0~5V, 0~10V / 4~20mA 선택 가능
보호, 경보 기능					과전류차단, 부족전압에러, 출력단락, 과부하 차단(전자써멀), 외부 Trip, 통신에러, EEPROM 에러
환 경 사 양	주위온도				"-10~40℃"(동결이 없을 것)
	주위습도				90% RH이하 (이슬이 맺히지 않을 것)
	보존온도				"-20~60℃"
	설치장소				옥내(부식성가스, 인화성가스, 기름방울, 먼지가 없을 것)
	표고진동				해발 1000m이하, 5.9㎨
냉각방식					강제풍냉
보호구조					IP20
제 어 특 성	입 력 신 호	주파수 설정 신호	아날로그		0~5V DC, 0~10VDC, 4~20mA, 외부가변저항(1~2kΩ, 1W), 본체 볼륨 저항
			디지털		조작 판넬
		기동신호			정/역 운전 개별
		이상 리셋			보호 동작시 보호상태 해제
		다단속도 선택			최대 16속 설정 가능(0~400Hz의 범위에서 설정가능), 운전중 속도 변경 가능
		제2기능 선택			가감속 시간, 기저주파수, 최고주파수, 다단속주파수, 토크 부스트, 전자써멀, 제어방식, 모터정수
		출력 정지			인버터 출력(전압/주파수)의 순간 차단기능
		전류 입력 선택			주파수 설정 전류신호 입력 선택
		기동시 자기 보호 기능			기동신호의 자기 보호 선택
		외부 TRIP 접점 입력			외부단자에서 인버터 운전을 정지시킬 때 접점 입력
		외부 써멀 입력			외부에 설정된 써멀에서 인버터 운전을 정지시킬 때 써멀 접점 입력
		운전모드 선택			조작 판넬 및 외부운전 변환 선택 가능
		전압/주파수 특성			V/F 제어 및 센서리스 벡터 제어 방식 선택 가능
	운전기능				다단속 운전, 운전모드 선택, 직류 제동, 상하한 주파수설정, 주파수 점프 운전, PID 제어기능, AVR,2단 가감속, 순간정전 재시동운전, 전자 써멀, 소프트 록, 캐리어 주파수 조정, 오토튜닝 기능, RS485 링크운전, 시동주파수 조정, 조깅 운전, 리트라이 기능, 자동 토오크 부스트 기능, USP 기능
	출력 신호	운전상태			인버터 운전중, 주파수 도달, 주파수 검출, 과부하 경보, 고장
		표시계용			출력주파수, 출력전류, 출력전압
표 시 기 능	조작 판넬 표시	운전상태			출력 주파수, 출력전류, 출력전압, 운전방향, PID피드백, 터미널 입력, 터미널 출력, 주파수 변환치 모니터, 소비전력, 운전시간 누적
		이상내용			고장 내용, 고장 이력
	LED표시				전원인가(POWER), 운전중(RUN), PRG, 주파수(Hz), 출력전류(A), RUN단자, 볼륨단자
오퍼레이터					표준 오퍼레이터는 Control 기판 내장, 리모트 오퍼레이터는 별도 판매(DOP05)
